YYGL35R | Fourniture OEM / ODM / distributeur
Le YYGL35R conserve la plateforme à fin de course mécanique de la série 35 mm et ajoute un récepteur intégré pour les émetteurs compatibles. L’intégration connectée nécessite une passerelle ou un contrôleur compatible et doit être confirmée avant commande.
Images du produit

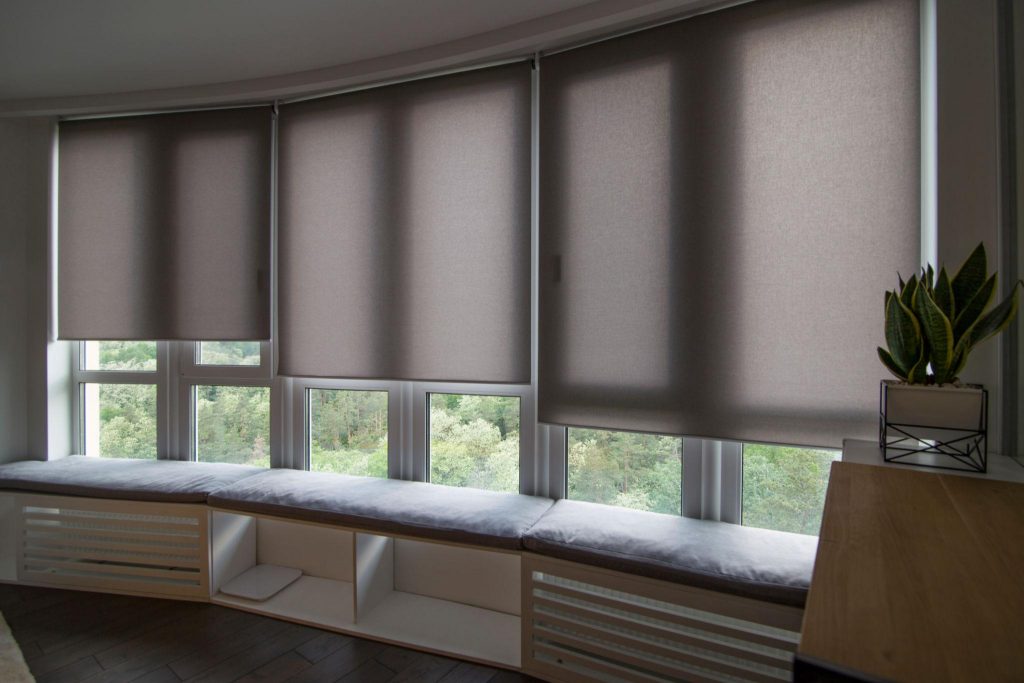

Vue produit YYGL35R et contexte d’application
Les photos du produit sont utilisées uniquement pour l’identification du modèle. Les dimensions finales, la coupe du tube et les positions des supports doivent être confirmées par plan.
Tableau de décision rapide
Idéal pour / Non recommandé pour
Utilisez ce tableau pour une première évaluation d’achat avant de demander des plans, une confirmation des accessoires ou l’approbation d’un échantillon.
Idéal pour
- Projets de stores enrouleurs nécessitant une télécommande RF
- Systèmes de volets légers sans espace pour un récepteur externe
- Produits OEM utilisant des émetteurs compatibles Walter
- Systèmes compacts de protection solaire avec réglage de fin de course mécanique
Non recommandé pour
- Volets lourds
- Systèmes de maison connectée non pris en charge
- Projets nécessitant un réglage de fin de course électronique
- Applications sans confirmation de l’émetteur et du contrôleur
Positionnement du modèle
Pourquoi choisir le YYGL35R
Moteur tubulaire AC 35 mm à fin de course mécanique avec récepteur RF intégré pour projets compacts nécessitant une commande à distance.
| Modèle | Positionnement | Quand le choisir |
|---|---|---|
| YYGL35S | Fin de course mécanique standard | Commande AC filaire simple pour stores compacts et volets légers. |
| YYGL35R | Fin de course mécanique avec récepteur intégré | Une télécommande RF est nécessaire sans boîtier récepteur séparé. |
| YYGL35B | Fin de course électronique / option de commande parallèle | Les projets nécessitent une logique de fin de course électronique ou un câblage de commande externe pris en charge. |
| YYGL35E | Fin de course électronique avec récepteur intégré | Une télécommande RF et un réglage électronique sont requis dans les systèmes compacts. |
| YYGL35SD | Corps court à fin de course mécanique | Largeur d’installation réduite ou espace compact entre supports. |
| WM35DS | Solution DC / batterie solaire | La commande par batterie ou solaire doit être évaluée selon la configuration exacte. |
Paramètres clés d’approvisionnement
Résumé des spécifications d’achat du YYGL35R
Utilisez cette section pour vérifier les principales limites d’approvisionnement du modèle avant de préparer une RFQ.
| Paramètre | Spécification / note de confirmation |
|---|---|
| Diamètre du moteur | 35mm |
| Plage de couple | 3-13Nm |
| Tension nominale | 230V AC |
| Fréquence | 50Hz |
| Système de fin de course | Récepteur RF intégré + fin de course mécanique |
| Méthode de commande | Récepteur intégré / émetteur compatible |
| Indice de protection | IP44 |
| Application | Stores enrouleurs à commande RF et systèmes légers de protection solaire |
| Options OEM | Tension, longueur de câble, fiche, tête moteur, étiquette, emballage et accessoires assortis selon les exigences de la commande |
| Exigence de compatibilité des accessoires | Le tube, la couronne d’adaptation, la roue d’entraînement et le support doivent être vérifiés par plan ou échantillon |
| Disponibilité des documents de certification | Disponible après confirmation du modèle exact, de la tension et du marché de destination |
Paramètres techniques par version de couple
Tableau des données techniques YYGL35R
Les valeurs suivantes utilisent les données du modèle fournies pour cette mise à niveau. Les anciennes valeurs corrompues ont été séparées en protection, type de fin de course et longueur totale lorsque cela s’applique.
| Modèle | Couple | Vitesse nominale | Tension | Fréquence | Puissance nominale | Courant nominal | Temps de fonctionnement | Protection | Nombre de tours de fin de course | Longueur totale |
|---|---|---|---|---|---|---|---|---|---|---|
| YYGL35R-3/28 | 3Nm | 28rpm | 230V | 50Hz | 95W | 0.41A | 4 minutes | IP44 | 39 | 610mm |
| YYGL35R-6/28 | 6Nm | 28rpm | 230V | 50Hz | 115W | 0.56A | 4 minutes | IP44 | 39 | 610mm |
| YYGL35R-10/17 | 10Nm | 17rpm | 230V | 50Hz | 126W | 0.56A | 4 minutes | IP44 | 39 | 610mm |
| YYGL35R-13/14 | 13Nm | 14rpm | 230V | 50Hz | 126W | 0.56A | 4 minutes | IP44 | 39 | 610mm |
Données mécaniques
Exigences relatives au tube, à la tête et aux accessoires
Utiliser les tubes d’enroulement de petite et moyenne dimensions uniquement après confirmation, sur plan ou échantillon, du jeu de l’adaptateur de couronne, de la roue d’entraînement et de la tête de récepteur.
| Élément | Note technique |
|---|---|
| Diamètre du moteur | 35mm |
| Longueur totale | Voir le tableau technique selon la version de couple |
| Compatibilité du tube | Tubes d’enroulement courants de petite et moyenne dimensions ; à confirmer par plan du tube ou échantillon. |
| Adaptateur de couronne | Adapter le profil de la couronne à la forme du tube et à son diamètre intérieur |
| Roue d’entraînement | Confirmer le profil de la roue d’entraînement, la transmission du couple et la profondeur d’insertion |
| Support | Confirmer la tête moteur, les trous de fixation, le sens de charge et la structure du site |
| Longueur de câble | Longueur standard ou OEM disponible sur demande |
| Tête moteur | Confirmer le type de tête, le dégagement du récepteur/de la manœuvre de secours et l’adaptation au support |
| Notes sur les accessoires | Utiliser les tubes d’enroulement de petite et moyenne dimensions uniquement après confirmation, sur plan ou échantillon, du jeu de l’adaptateur de couronne, de la roue d’entraînement et de la tête de récepteur. |
Informations de dimensions et d’installation
Demander le plan avant la conception finale de l’installation
Plan dimensionnel disponible sur demande. La longueur de la tête de récepteur et la compatibilité de l’émetteur doivent être vérifiées avant la conception d’un caisson compact.
Ne finalisez pas la découpe du tube, la position du support, la largeur minimale du système ou le jeu d’installation sur la seule base de photos produit. Partagez le plan du tube, la structure du support et les dimensions de l’application pour confirmation.
Plan dimensionnel disponible sur demande
Walter Motor peut fournir le plan dimensionnel spécifique au modèle pour la version de couple et la configuration d’accessoires sélectionnées.
Correspondance du tube, de la couronne, de la roue d’entraînement et du support
La compatibilité doit être confirmée au niveau du système complet
La sélection du moteur n’est qu’une partie du système. Les performances réelles dépendent du diamètre du tube, du poids du tablier, de l’adaptation des accessoires, de l’alignement du support et de la qualité d’installation.
| Élément du système | Contrôle de compatibilité |
|---|---|
| Diamètre du tube | Confirmer le profil du tube d’enroulement petit/moyen et le jeu intérieur. |
| Adaptateur de couronne | Doit correspondre au profil du tube ; ne pas supposer qu’une seule couronne convient à tous les tubes. |
| Roue d’entraînement | Doit correspondre au couple, au profil du tube et à la profondeur d’insertion. |
| Support | Vérifier le type de tête, le trou de fixation, le sens de charge et l’alignement de l’installation. |
| Contrôleur / récepteur | Confirmer la compatibilité du câblage, de l’émetteur, de la passerelle ou du contrôleur, selon le cas. |
| Qualité d’installation | Les performances du moteur dépendent du diamètre du tube, du poids du tablier, de l’adaptation des accessoires, de l’alignement du support et du frottement des coulisses latérales. |
Ressources associées : Accessoires et guide de compatibilité des tubes et supports.
Notes sur le câblage / la commande / le réglage des fins de course
Confirmer la configuration de commande avant l’installation
YYGL35R utilise un récepteur RF intégré avec réglage de fin de course mécanique. La télécommande nécessite des émetteurs Walter compatibles. L’interrupteur mural ou l’intégration connectée n’est disponible que si le contrôleur sélectionné le prend en charge.
Note de sécurité : ne connectez pas plusieurs moteurs standard en parallèle, sauf si le modèle sélectionné et le système de commande prennent en charge le câblage en parallèle. Demandez à Walter Motor le schéma de câblage correct avant toute installation en série.
Comparez les options de fin de course et de commande dans le guide des systèmes de fin de course.
Évaluation de l’application
Domaines d’application du YYGL35R
L’adéquation à l’application doit être vérifiée avec la charge, le tube, le mode de commande, l’environnement et le cycle de fonctionnement.
| Application | Adaptation | Contrôle technique |
|---|---|---|
| Stores enrouleurs | Oui | Confirmer le diamètre du tube, le poids du tissu et la largeur minimale. |
| Volets roulants | Possible | Uniquement pour volets légers après vérification du couple. |
| Screens ZIP | Confirmation requise | Vérifier la tension du tissu, le frottement des coulisses et les exigences du contrôleur. |
| Stores bannes | Confirmation requise | Confirmer la charge des bras, l’exposition au vent et la marge de couple. |
| Portes de garage / volets lourds | Non standard | Nécessite des dispositifs de sécurité spécifiques au projet et une vérification de conformité locale. |
| Volets coupe-feu | Non standard | Ne pas sélectionner sans certification spécifique au projet et validation de sécurité. |
| Fonctionnement par manivelle manuelle | Non standard | Choisir un modèle avec manœuvre de secours si un fonctionnement par manivelle est requis. |
| Réglage des fins de course électronique | Non standard | Choisir un modèle à fin de course électronique si un réglage électronique est requis. |
Guide de sélection du couple
Ne pas sélectionner le couple en fonction du seul poids du tablier
La sélection du couple doit tenir compte du poids du tablier ou du tissu, du diamètre du tube, du rayon d’enroulement, du frottement des coulisses latérales, du système à bras ou de la tension du tissu, de la fréquence d’utilisation, du coefficient de sécurité et de l’environnement d’installation.
Poids du tablier ou du tissu
Incluez ces informations dans la RFQ afin que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou de série.
Diamètre du tube et rayon d’enroulement
Incluez ces informations dans la RFQ afin que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou de série.
Frottement des coulisses latérales
Incluez ces informations dans la RFQ afin que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou de série.
Système à bras ou tension du tissu
Incluez ces informations dans la RFQ afin que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou de série.
Fréquence d’utilisation
Incluez ces informations dans la RFQ afin que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou de série.
Coefficient de sécurité
Incluez ces informations dans la RFQ afin que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou de série.
Environnement d’installation
Incluez ces informations dans la RFQ afin que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou de série.
Exigence du marché de destination
Incluez ces informations dans la RFQ afin que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou de série.
Guide associé : calcul du couple pour moteurs tubulaires.
Options OEM / ODM
Options de configuration pour les acheteurs de projets
Walter Motor peut étudier les options OEM selon la quantité cible, le marché de destination et les exigences de certification.
Référence de personnalisation : Personnalisation OEM / ODM.
Contrôle qualité
Contrôle qualité pour la série YYGL35R
Walter Motor contrôle la production par l’inspection des matières entrantes, l’inspection du bobinage du stator, le contrôle de l’assemblage du rotor et du réducteur, l’essai diélectrique hi-pot, le test de résistance d’isolement, le test de couple, le test des interrupteurs de fin de course, le contrôle du bruit, le test de vieillissement et l’inspection finale avant l’emballage.
Voir processus de production et contrôle qualité pour une vision du contexte au niveau de l’usine.
Certifications et conformité
La couverture des certificats doit correspondre exactement au modèle et au marché
Walter Motor peut fournir des documents de certification selon le modèle exact, la tension et le marché de destination. Les documents couramment demandés peuvent inclure CE, LVD, EMC, RoHS et les rapports associés. La couverture des certificats doit être confirmée selon le modèle exact et le marché.
Demander la couverture des certificats
Voir la page des certificats
Demande de documents techniques
Demander des documents techniques
Si les fichiers PDF ne sont pas publiés, ces demandes sont adressées au support technique de Walter Motor au lieu d’être présentées comme des téléchargements directs.
FAQ
Questions d’acheteurs sur YYGL35R
Quelle est la meilleure utilisation du YYGL35R ?
Le moteur à récepteur YYGL35R 35 mm convient particulièrement aux stores enrouleurs commandés par RF et aux systèmes de protection solaire légers après confirmation du couple, du tube et de la compatibilité des accessoires.
En quoi le YYGL35R diffère-t-il du YYGL35S ?
Le YYGL35R est positionné comme un moteur à récepteur de 35 mm avec fins de course mécaniques. Comparez les modèles proches si un récepteur, une fin de course électronique, un corps court ou une fonction de manœuvre de secours sont requis.
Quelle méthode de commande utilise le YYGL35R ?
Récepteur intégré / émetteur compatible. Lorsqu’une intégration connectée est requise, confirmez la passerelle ou le contrôleur compatible avant de commander.
Quel tube est compatible avec le YYGL35R ?
Des tubes compacts courants pour enroulement peuvent être utilisés, mais le plan du tube ou un échantillon doit être vérifié avec l’adaptateur couronne et la roue d’entraînement.
Comment sélectionner le couple pour le YYGL35R ?
Ne sélectionnez pas le couple uniquement en fonction du poids du rideau. Confirmez la dimension du rideau, son poids, le diamètre du tube, le rayon de levage, le frottement des coulisses, le cycle de fonctionnement et le coefficient de sécurité.
Le YYGL35R inclut-il une manœuvre de secours ?
Non. Le moteur à récepteur YYGL35R 35 mm n’est pas le modèle avec manœuvre de secours ; choisissez un modèle avec manœuvre de secours lorsqu’une commande par manivelle est requise.
Le YYGL35R inclut-il une fin de course électronique ou un récepteur intégré ?
Non. Il utilise un réglage des fins de course mécaniques sauf si une autre variante sélectionnée est confirmée. Oui. La commande par récepteur fait partie du positionnement de ce modèle et nécessite des émetteurs Walter compatibles ou un contrôleur confirmé.
Walter Motor peut-il fournir des certificats et des options OEM pour le YYGL35R ?
Walter Motor peut fournir des vérifications de couverture des certificats et des options OEM selon le modèle exact, la tension, la configuration de commande, la quantité et le marché de destination.
Checklist RFQ
Informations à envoyer avant devis
Des informations complètes aident Walter Motor à vérifier le couple, la compatibilité du tube, la méthode de commande et la configuration OEM avant l’échantillon ou la commande en série.
Support technique
Besoin d’aide pour confirmer la compatibilité du YYGL35R ?
Envoyez votre plan de tube, les dimensions du rideau, l’application et la quantité cible. Walter Motor peut vous aider à vérifier le couple, la compatibilité du tube, la méthode de commande et la configuration OEM avant l’échantillon ou la commande en série.
