YYGL59S | Offre OEM / ODM / Distribution
Le YYGL59S est le modèle mécanique de fin de course pour usages lourds. Il ne doit pas être présenté comme détection d’obstacle standard, manœuvre de secours ou fin de course électronique. Choisissez YYGL59M ou YYGL59MR pour la commande par manivelle, et YYGL59E pour la fin de course électronique.
Images du produit

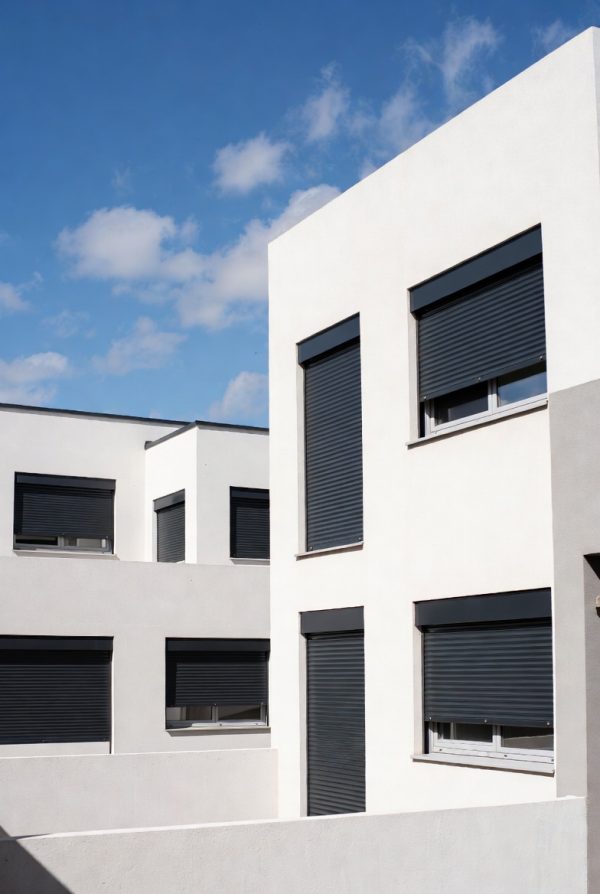

Vue produit YYGL59S et contexte d’application
Les photos du produit servent uniquement à l’identification des modèles. Les dimensions finales, la coupe du tube et les positions de fixation doivent être confirmées via les plans.
Tableau de décision rapide
À privilégier / Non recommandé pour
Utilisez ce tableau pour une première révision d’achat avant de demander les plans, la confirmation des accessoires ou l’approbation d’échantillon.
Préféré pour
- Volets roulants lourds
- Volets roulants commerciaux
- Grands stores banne
- Systèmes de protection solaire haute capacité
- Projets nécessitant une commande filaire simple ou un récepteur externe
Non recommandé pour
- Exigence de réglage des fins de course standard
- Exigence de fin de course électronique
- Revendications de détection d’obstacles standard
- Stores légers où des moteurs plus petits suffisent
Positionnement du modèle
Pourquoi choisir YYGL59S
Moteur pour volet roulant AC 59 mm avec limite mécanique standard, adapté aux volets roulants lourds, volets roulants commerciaux, grands stores banne et systèmes de protection solaire haute capacité.
| Modèle | Positionnement | Quand choisir |
|---|---|---|
| YYGL59S | Fin de course mécanique | Systèmes lourds avec commande filaire ou récepteur externe. |
| YYGL59R | Fin de course mécanique avec récepteur intégré | Systèmes lourds nécessitant une commande par récepteur RF. |
| YYGL59M | Manœuvre de secours | L’action manuelle à la manivelle est requise pour les systèmes lourds. |
| YYGL59MR | Manœuvre de secours plus récepteur | La commande RF et la manœuvre à la manivelle sont toutes deux nécessaires. |
| YYGL59E | Fin de course électronique | Systèmes lourds nécessitant un réglage de position de fin de course électronique. |
Paramètres clés d’approvisionnement
Résumé de spécification d’achat YYGL59S
Utilisez cette section pour vérifier les limites d’approvisionnement du modèle avant de préparer une demande de devis (RFQ).
| Paramètre | Spécification / Remarque de confirmation |
|---|---|
| Diamètre du moteur | 59mm |
| Plage de couple | 60-140Nm |
| Tension nominale | 230V AC |
| Fréquence | 50Hz |
| Système de fin de course | Fin de course mécanique |
| Méthode de commande | Interrupteur mural / récepteur externe |
| Indice de protection | IP44 |
| Application | Volets roulants lourds, volets roulants commerciaux et grands stores banne |
| Options OEM | Tension, longueur du câble, fiche, tête de moteur, étiquette, emballage et accessoires appairés selon l’exigence de commande |
| Exigence de compatibilité accessoires | Le tube, l’adaptateur de couronne, la poulie d’entraînement et le support doivent être vérifiés par plan ou échantillon. |
| Disponibilité des certificats | Disponible après confirmation précise du modèle, de la tension et du marché de destination. |
Paramètres techniques par version de couple
Tableau de données techniques YYGL59S
Les valeurs suivantes utilisent les données du modèle fournies pour cette version. Les anciennes valeurs incohérentes ont été séparées en protection, type de fin de course et longueur totale lorsque pertinent.
| Modèle | Couple | Vitesse nominale | Tension | Fréquence | Puissance nominale | Courant nominal | Temps de fonctionnement | Protection | Tours de fin de course | Longueur totale |
|---|---|---|---|---|---|---|---|---|---|---|
| YYGL59S-60/15 | 60Nm | 15 tr/min | 230V | 50Hz | 310W | 1.35A | 4 minutes | IP44 | 22 | 600mm |
| YYGL59S-80/15 | 80Nm | 15 tr/min | 230V | 50Hz | 330W | 1.43A | 4 minutes | IP44 | 22 | 600mm |
| YYGL59S-100/12 | 100Nm | 12 tr/min | 230V | 50Hz | 350W | 1.52A | 4 minutes | IP44 | 22 | 600mm |
| YYGL59S-120/9 | 120Nm | 9 tr/min | 230V | 50Hz | 360W | 1.56A | 4 minutes | IP44 | 22 | 600mm |
| YYGL59S-140/9 | 140Nm | 9 tr/min | 230V | 50Hz | 430W | 1.86A | 4 minutes | IP44 | 22 | 600mm |
Données mécaniques
Exigences de tube, tête et accessoires
Le tube robuste, la couronne, la poulie d’entraînement et le support doivent être validés avec des accessoires lourds de 70 mm+, sur plan tube 70 mm+ ou échantillon. La résistance des accessoires et l’alignement du support influent sur les performances réelles.
| Élément | Note technique |
|---|---|
| Diamètre du moteur | 59mm |
| Longueur totale | Voir tableau technique par version de couple |
| Compatibilité tube | Systèmes de tube renforcé 70 mm+, confirmer le profil du tube et la résistance de celui-ci. |
| Adaptateur de couronne | Faire correspondre le profil de la couronne au profil du tube et au diamètre intérieur |
| Poulie d’entraînement | Confirmer le profil de la poulie d’entraînement, le transfert de couple et la profondeur d’insertion |
| Support | Confirmer la tête moteur, les trous de fixation, la direction de charge et l’alignement d’installation |
| Longueur du câble | Longueur standard ou OEM disponible selon demande |
| Tête de moteur | Confirmer le style de tête, le dégagement pour manœuvre de secours/récepteur et l’ajustement du support |
| Notes accessoires | Le tube robuste, la couronne, la poulie d’entraînement et le support doivent être validés avec des accessoires lourds de 70 mm+ sur plan tube 70 mm+ ou échantillon. La résistance des accessoires et l’alignement du support influent sur les performances réelles. |

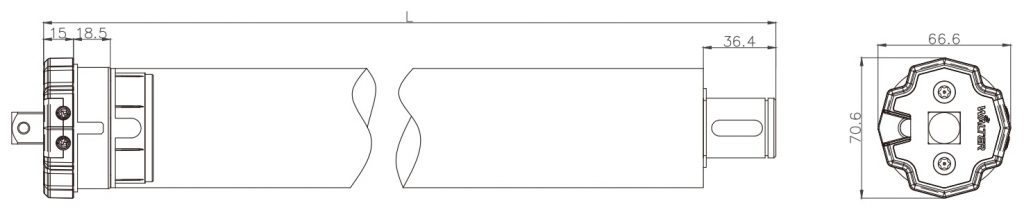

Dimensions et informations d’installation
Demander le dessin avant la conception finale d’installation
Utilisez le dessin de dimensions uniquement comme référence. Ne finalisez pas la découpe du tube, la position du support ou la largeur du système sans validation du dessin spécifique au modèle.
Ne finalisez pas la découpe du tube, la position du support, la largeur minimale du système ou le jeu d’installation à partir des photos produit uniquement. Fournissez le dessin de tube, la structure de support et la taille d’application pour validation.
Compatibilité tube, couronne, poulie d’entraînement et support
La compatibilité doit être confirmée comme système
Le choix du moteur n’est qu’une partie du système. Les performances réelles dépendent du diamètre du tube, du poids du store, de l’ajustement des accessoires, de l’alignement du support et de la qualité d’installation.
| Élément système | Vérification de compatibilité |
|---|---|
| Diamètre du tube | Confirmer le profil et l’épaisseur de paroi du tube 70 mm+ renforcé. |
| Adaptateur de couronne | Doit correspondre au profil du tube ; ne supposez pas qu’une même couronne convient à tous les tubes. |
| Poulie d’entraînement | Doit correspondre au couple, au profil du tube et à la profondeur d’insertion. |
| Support | Vérifier le style de tête, le trou de fixation, la direction de charge et l’alignement d’installation. |
| Contrôleur / récepteur | Confirmer le câblage, l’émetteur, la passerelle ou la compatibilité du contrôleur si applicable. |
| Qualité d’installation | Les performances du moteur dépendent du diamètre du tube, du poids du store, de l’ajustement des accessoires, de l’alignement du support et de la friction du guide latéral. |
Ressources associées : Accessoires et guide de compatibilité tube et support.
Câblage / commande / notes de réglage des fins de course
Confirmer la configuration de commande avant installation
Le YYGL59S est un moteur à fin de course mécanique filaire AC de 59 mm. Utilisez la commande par interrupteur mural ou un récepteur externe compatible. La manœuvre de secours n’est pas standard ; la fin de course électronique n’est pas une version YYGL59S ; la détection d’obstacles n’est pas standard et dépend du système de commande exact si nécessaire.
Note de sécurité : ne connectez pas plusieurs moteurs standards en parallèle sauf si le modèle sélectionné et le système de commande le permettent. Demandez à Walter Motor le schéma de câblage correct avant une installation en série.
Comparer les choix de fin de course et de commande dans le guide des systèmes de fins de course.
Revue d’application
Cas d’application du YYGL59S
La compatibilité applicative doit être vérifiée conjointement avec le tube, la charge, la méthode de commande, l’environnement et le cycle de fonctionnement.
| Application | Adaptation | Vérification technique |
|---|---|---|
| Stores enrouleurs | Nécessite confirmation | Souvent surspécifié ; confirmer le tube et la charge. |
| Volets roulants | Oui | Confirmer le poids du volet roulant, la friction du guide latéral et le cycle de fonctionnement. |
| Stores ZIP | Possible | Vérifier la tension du tissu, la friction du guide et l’exigence de contrôleur. |
| Stores bannes | Possible | Confirmer la charge du bras, l’exposition au vent et la marge de couple. |
| Portes de garage / volets lourds | Nécessite confirmation | Nécessite des dispositifs de sécurité spécifiques au projet et une revue de conformité locale. |
| Volets coupe-feu | Non standard | Ne pas sélectionner sans certification spécifique au projet et validation de sécurité. |
| Manœuvre manuelle à manivelle | Non standard | Choisir un modèle avec manœuvre de secours si la manivelle est requise. |
| Réglage des fins de course électroniques | Non standard | Choisir un modèle à fin de course électronique si le réglage électronique est requis. |
Guide de sélection du couple
Ne pas sélectionner le couple uniquement en fonction du poids du store
La sélection du couple doit tenir compte du poids du store ou du tissu, du diamètre du tube, du rayon de levage, de la friction du guide latéral, du système de bras ou de la tension du tissu, de la fréquence d’utilisation, du facteur de sécurité et de l’environnement d’installation.
Poids du store ou du tissu
Inclure ces informations dans le RFQ pour que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou en lot.
Diamètre du tube et rayon de levage
Inclure ces informations dans le RFQ pour que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou en lot.
Friction du guide latéral
Inclure ces informations dans le RFQ pour que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou en lot.
Système de bras ou tension du tissu
Inclure ces informations dans le RFQ pour que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou en lot.
Fréquence d’utilisation
Inclure ces informations dans le RFQ pour que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou en lot.
Facteur de sécurité
Inclure ces informations dans le RFQ pour que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou en lot.
Environnement d’installation
Inclure ces informations dans le RFQ pour que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou en lot.
Exigence du marché de destination
Inclure ces informations dans le RFQ pour que Walter Motor puisse vérifier le modèle avant la commande d’échantillon ou en lot.
Guide associé : calcul du couple pour moteurs tubulaires.
Options OEM / ODM
Options de configuration pour acheteurs de projet
Walter Motor peut discuter des options OEM selon la quantité visée, le marché de destination et les exigences de certification.
Référence de personnalisation : Personnalisation OEM / ODM.
Contrôle qualité
Contrôle qualité de la série YYGL59S
Walter Motor maîtrise la production par inspection des matières premières entrantes, contrôle de l’enroulement du stator, contrôle d’assemblage du rotor et du réducteur, test hi-pot, test de résistance d’isolement, test de couple, test de fin de course, contrôle du bruit, test de vieillissement et inspection finale avant emballage.
Voir processus de production et contrôle qualité pour un contexte au niveau de l’usine.
Certifications et conformité
La couverture de certification doit correspondre exactement au modèle et au marché
Walter Motor peut fournir des documents de certification selon le modèle exact, la tension et le marché de destination. Les documents fréquemment demandés peuvent inclure CE, LVD, EMC, RoHS et rapports associés. La couverture de certification doit être confirmée selon le modèle et le marché exacts.
Demander la couverture de certification
Voir la page de certification
Demande de documents techniques
Demander des documents techniques
Si les fichiers PDF ne sont pas publiés, ces demandes sont transmises au support technique de Walter Motor au lieu d’apparaître comme des téléchargements directs.
FAQ
Questions des acheteurs YYGL59S
À quoi le YYGL59S est-il surtout adapté ?
Le moteur 59 mm robuste YYGL59S convient mieux aux volets roulants lourds, aux stores roulants commerciaux et aux grandes stores banne après confirmation du couple, du tube et de la compatibilité des accessoires.
En quoi le YYGL59S diffère du YYGL59R ?
Le YYGL59S est positionné comme un moteur de forte capacité avec fin de course mécanique de 59 mm. Comparez les modèles voisins lorsque le récepteur, la fin de course électronique, le boîtier court ou les fonctions de manœuvre de secours sont requis.
Quel est le mode de commande du YYGL59S ?
Interrupteur mural / récepteur externe. Lorsque l’intégration intelligente est requise, confirmez la passerelle ou le contrôleur compatible avant la commande.
Avec quel tube le YYGL59S est-il compatible ?
Les systèmes de tubes à forte charge doivent être confirmés par un plan tube de 70 mm ou plus, ou par échantillon, y compris la résistance des accessoires et l’alignement des supports.
Comment choisir le couple du YYGL59S ?
Ne sélectionnez pas le couple en fonction du seul poids du store enrouleur. Confirmez la taille du store enrouleur, son poids, le diamètre du tube, le rayon de levage, le frottement du guide, le cycle de fonctionnement et le facteur de sécurité.
Le YYGL59S inclut une manœuvre de secours ?
Non. Le moteur 59 mm robuste YYGL59S n’est pas le modèle avec manœuvre de secours ; choisissez un modèle avec manœuvre de secours lorsque le fonctionnement au volant est requis.
Le YYGL59S inclut une fin de course électronique ou un récepteur intégré ?
Non. Il utilise un réglage des fins de course mécanique, sauf confirmation d’une variante différente. Aucun récepteur intégré ne doit être supposé. Utilisez un interrupteur mural, un récepteur externe ou choisissez un modèle avec récepteur si cette fonction est nécessaire.
Walter Motor peut fournir des certificats et des options OEM pour le YYGL59S ?
Walter Motor peut proposer les vérifications de documentation de certificats et les options OEM selon le modèle exact, la tension, la configuration de commande, la quantité et le marché de destination.
Checklist RFQ
Informations à fournir avant le devis
Des informations complètes permettent à Walter Motor de vérifier le couple, la compatibilité tube, la méthode de commande et la configuration OEM avant la commande d’échantillon ou en lot.
Support technique
Besoin d’aide pour confirmer la compatibilité du YYGL59S ?
Envoyez votre plan tube, la taille du store enrouleur, l’application et la quantité cible. Walter Motor peut aider à vérifier le couple, la compatibilité tube, la méthode de commande et la configuration OEM avant la commande d’échantillon ou en lot.
