Un moteur AC à fin de course mécanique de 45 mm pour volets roulants, stores banne, store screen ZIP et systèmes de protection solaire extérieurs, là où un contrôle filaire simple et des positions de fin de course réglables sur site sont requis.
Tableau de décision rapide
Recommandé / Non recommandé pour
Utilisez ce tableau pour une première revue d’achat avant de demander les plans, la confirmation des accessoires ou l’approbation d’échantillons.
Idéal pour
- Volets roulants standards
- Stores banne et stores screen ZIP
- Systèmes de protection solaire extérieurs
- Acheteurs OEM ayant besoin de moteurs AC mécaniquement limités et stables
- Projets utilisant un contrôle par interrupteur mural ou récepteur externe
Non recommandé pour
- Systèmes étroits nécessitant une longueur de moteur très courte
- Stores enrouleurs intérieurs alimentés par batterie
- Projets nécessitant une commande intelligente intégrée sans récepteur externe
- Store banne coupe-feu ou systèmes à exigences de sécurité critiques sans certification spécifique au projet
- Applications avec une utilisation très fréquente sans validation du cycle de fonctionnement
Positionnement du modèle
Pourquoi choisir le YYGL45S
YYGL45S est le modèle standard de fin de course mécanique de Walter Motor dans la série AC 45 mm. Il convient aux projets OEM de volets roulants, stores banne, store screen ZIP et lots OEM nécessitant un entraînement filaire simple avec ajustement mécanique de la position de fin de course et une maintenance de terrain aisée.
| Modèle | Positionnement | Quand choisir |
|---|---|---|
| YYGL45S | Fin de course mécanique standard | Contrôle par interrupteur mural ou récepteur externe avec réglage mécanique simple de la fin de course. |
| YYGL45R | Fin de course mécanique avec récepteur intégré | La télécommande RF est requise à l’intérieur de la tête du moteur. |
| YYGL45B | Fin de course électronique / option de commande en parallèle | Le contrôle de projet nécessite une logique de fin de course électronique ou un câblage parallèle pris en charge. |
| YYGL45E | Fin de course électronique avec récepteur | La fonction de réglage électronique avec récepteur RF est préférable. |
| YYGL45M | Fin de course mécanique avec manœuvre de secours | La manœuvre manuelle est requise en cas de panne de courant. |
| YYGL45SD | Conception de boîtier compact | La largeur d’installation est limitée et la longueur standard du moteur est difficile à intégrer. |
| WM45DS | Solution en courant continu ou solaire | Une alimentation basse tension, batterie ou solaire est requise au lieu de l’AC secteur. |
Caractéristiques clés
Paramètres clés d’achat
Données techniques
Paramètres d’ingénierie par version de couple
Les valeurs spécifiques à chaque modèle proviennent des données produit YYGL45S actuelles. Les éléments non confirmés par les données produit publiques sont indiqués pour validation par Walter Motor.
A. Données électriques
| Modèle | Couple | Vitesse nominale | Tension | Fréquence | Puissance nominale | Courant nominal | Temps de fonctionnement | Protection | Tours de fin de course | Longueur totale |
|---|---|---|---|---|---|---|---|---|---|---|
| YYGL45S-10/15 | 10Nm | 15 tr/min | 230V AC | 50Hz | 132W | 0.58A | 4 minutes | IP44 | 22/42 | 440mm |
| YYGL45S-15/17 | 15Nm | 17 tr/min | 230V AC | 50Hz | 143W | 0.62A | 4 minutes | IP44 | 22/42 | 440mm |
| YYGL45S-20/15 | 20Nm | 15 tr/min | 230V AC | 50Hz | 156W | 0.68A | 4 minutes | IP44 | 22/42 | 440mm |
| YYGL45S-30/15 | 30Nm | 15 tr/min | 230V AC | 50Hz | 204W | 0.90A | 4 minutes | IP44 | 22/42 | 480mm |
| YYGL45S-40/15 | 40Nm | 15 tr/min | 230V AC | 50Hz | 218W | 0.95A | 4 minutes | IP44 | 22/42 | 510mm |
| YYGL45S-50/12 | 50Nm | 12 tr/min | 230V AC | 50Hz | 232W | 1.01A | 4 minutes | IP44 | 22/42 | 510mm |
Pour les versions 110V/60Hz, la classe d’isolation et les documents électriques spécifiques au marché doivent être confirmés selon la version de couple sélectionnée.
B. Données mécaniques
| Diamètre du moteur | 45mm |
|---|---|
| Longueur du moteur selon la version de couple | 440 mm / 480 mm / 510 mm selon le modèle |
| Tube adapté | Tube octogonal de 60 mm et 70 mm avec accessoires compatibles ; les autres tubes nécessitent confirmation |
| Adaptateur de couronne | Compatible avec le profil du tube et le diamètre intérieur |
| Poulie d’entraînement | Compatible avec le profil du tube, la version de couple et la charge de la toile |
| Support | La tête du moteur et la position de montage doivent être confirmées via le plan d’installation |
| Options de tête de moteur | Disponible sur demande |
| Longueur de câble | Longueur standard ou personnalisée à confirmer avant commande |
| Disponibilité de la manœuvre de secours | Non prévu pour le YYGL45S ; utilisez YYGL45M si une manœuvre manuelle est requise |
C. Données d’application
| Volet roulant | Adapté après confirmation du couple, du tube et du poids de la toile |
|---|---|
| Store banne | Adapté lorsque la charge au vent, le système d’accouplement et le cycle de fonctionnement sont vérifiés |
| Store ZIP | Adapté lorsque la friction du guide et la tension du tissu sont évaluées |
| Protection solaire extérieure | Adapté aux systèmes alimentés secteur dans des conditions d’usage IP44 |
| Porte de garage / store roulant lourd | Nécessite confirmation des exigences de couple, de sécurité et de manœuvre de secours |
Informations dimensionnelles et d’installation
Demander le plan de dimensions YYGL45S avant la conception finale
Le plan de dimensions est disponible sur demande. Ne finalisez pas la découpe du tube, la position du support ou la largeur minimale du système à partir de la photo du produit seule.
Compatibilité tube et accessoires
Compatibilité tube, adaptateur de couronne, poulie d’entraînement et support
La performance du moteur dépend du diamètre du tube, du poids de la toile, du montage des accessoires, de l’alignement du support et de la qualité d’installation. Envoyez les dessins de tube ou des échantillons si le profil n’est pas standard.
Compatibilité du tube
| Type de tube | Compatibilité | Remarques |
|---|---|---|
| Tube octogonal de 60 mm | Compatible | Utiliser un adaptateur de couronne et une poulie d’entraînement compatibles. |
| Tube octogonal de 70 mm | Compatible | Utiliser un adaptateur de couronne et une poulie d’entraînement compatibles. |
| Tube rond | Optionnel | Confirmer le diamètre intérieur, l’épaisseur de paroi et la disponibilité des adaptateurs. |
| Tube à profil spécial | À confirmer | Envoyer le dessin du tube ou un échantillon pour la compatibilité des accessoires. |
Compatibilité des accessoires
| Accessoire | Statut | Note de sélection |
|---|---|---|
| Adaptateur de couronne | Requis | Adapter au profil de tube et au diamètre du moteur. |
| Poulie d’entraînement | Requis | Adapter au profil de tube et à la version de couple. |
| Support de moteur | Requis | Adapter à la tête du moteur et à la structure de montage. |
| Capuchon de fin | Optionnel | Sélectionner selon le tube et le côté de fixation opposé. |
| Interrupteur mural | Compatible | Méthode de commande filaire courante. |
| Récepteur externe | Compatible | À utiliser lorsque la télécommande est requise. |
| Télécommande | Avec récepteur externe | Sélectionner le récepteur et l’émetteur comme un ensemble. |
| Manivelle de secours | Non prévu pour le YYGL45S | Utilisez le YYGL45M si la manœuvre de secours est requise. |
Besoin d’une vérification structurée des accessoires ? Consultez le guide de compatibilité tube et support ou envoyez votre dessin de tube à Walter Motor.
Câblage et réglage des fins de course
Commande CA filaire avec réglage des fins de course mécaniques
- YYGL45S est un moteur CA filaire avec réglage des fins de course mécaniques.
- Il peut être commandé par un interrupteur mural ou un récepteur externe.
- Les fins de course sont réglées après installation selon les positions haute et basse.
- Ne connectez pas plusieurs moteurs standards en parallèle, sauf si le modèle choisi et le système de commande prennent en charge un câblage en parallèle.
- Pour un récepteur intégré, une fin de course électronique ou une manœuvre de secours, comparez YYGL45R, YYGL45E, YYGL45B ou YYGL45M.
Le schéma de câblage est disponible sur demande. Pour la conception du système de commande, consultez également le guide des systèmes de fin de course et guide de manœuvre de secours.
Revue d’application
Applications recommandées et notes de sélection
| Application | Adapté ? | Remarques |
|---|---|---|
| volet roulant | Oui | Confirmez le poids du volet, le diamètre du tube et le frottement. |
| store banne | Oui | La charge au vent et le système de bras doivent être évalués. |
| screen ZIP | Oui | Vérifiez le frottement du guide latéral. |
| store enrouleur | Possible | Des moteurs 25 mm ou 35 mm plus petits peuvent être plus adaptés. |
| Porte de garage / volet roulant lourd | Nécessite confirmation | Confirmez le couple, les exigences de sécurité et de fonctionnement manuel. |
| volet coupe-feu | Non standard | Nécessite une certification et une validation spécifiques au projet. |
Guide de sélection du couple
Ne sélectionnez pas le couple uniquement selon le poids du store enrouleur
La bonne sélection du couple doit considérer l’ensemble du volet roulant ou du système de protection solaire, et pas seulement la toile ou le poids nominal de la garniture.
Les acheteurs doivent confirmer
- Poids du store enrouleur ou de la toile
- Diamètre du tube
- Rayon de levage
- Frottement des guides latéraux ou des bras
- Fréquence de fonctionnement
- Facteur de sécurité
- Environnement d’installation
Avez-vous besoin d’un support de couple ?
Envoyez votre taille de volet, le poids et le plan du tube à Walter Motor pour une recommandation de couple avant la commande d’échantillon ou de lot.
Options OEM / ODM
Configuration pour marque privée et approvisionnement en lots
| Tension | 230V/50Hz, 110V/60Hz en option |
|---|---|
| Couple | 10-50Nm |
| Longueur du câble | Personnalisable |
| Prise / connecteur | Optionnel, confirmez le marché de destination et la pratique de câblage |
| Tête de moteur | Différentes options de tête disponibles sur demande |
| Étiquette | Walter / Hualite / marque privée |
| Emballage | Neutre ou marque client |
| Accessoires | Crown, roue d’entraînement, support, télécommande, récepteur |
| Commande d’échantillon | Disponible |
| Production en lot | Disponible pour les clients OEM |
Pour la planification d’approvisionnement OEM de moteurs tubulaires, consultez le support de personnalisation Walter Motor et le gamme de produits 45 mm.
Contrôle qualité
Contrôle qualité de la série YYGL45S

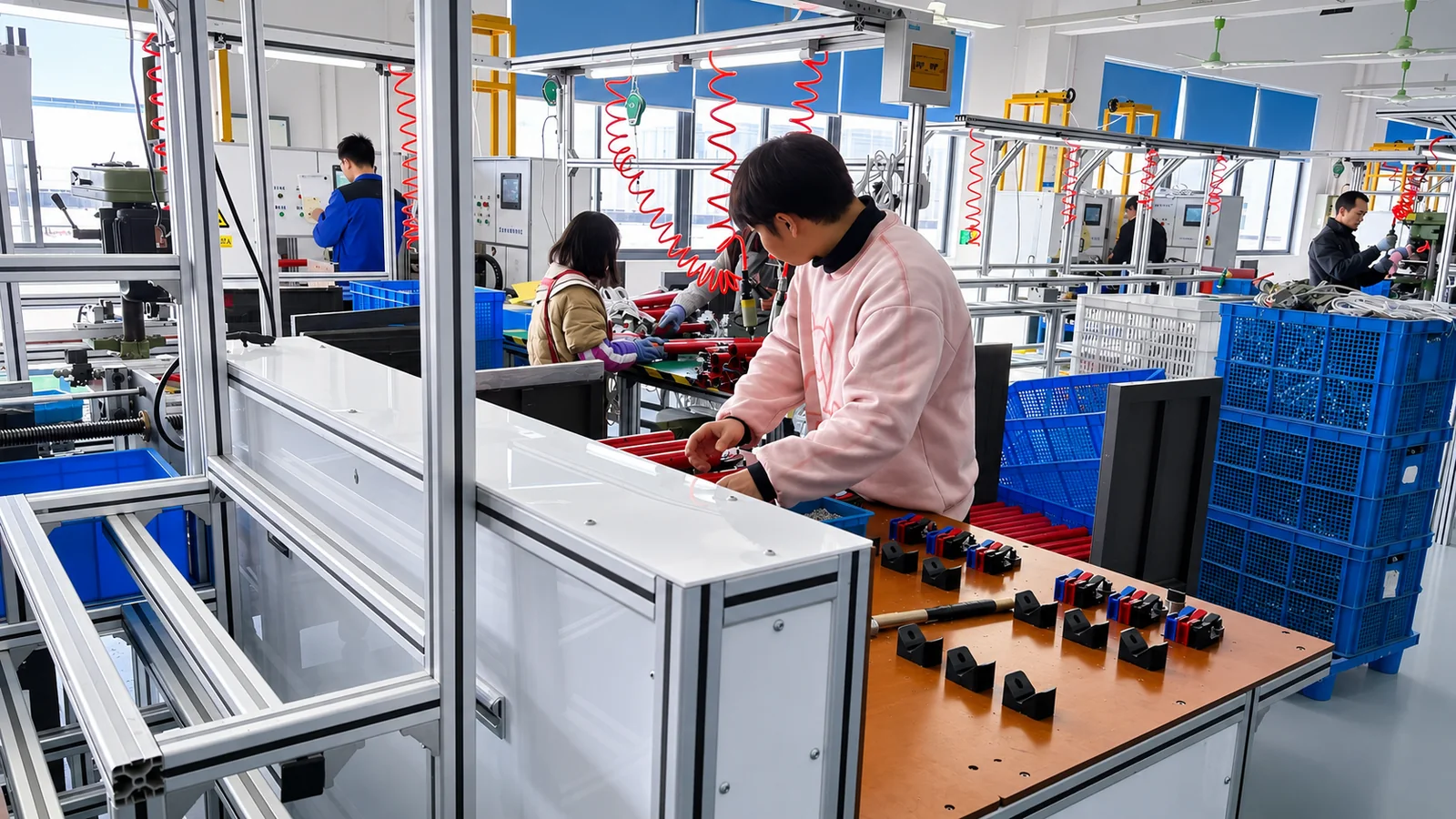

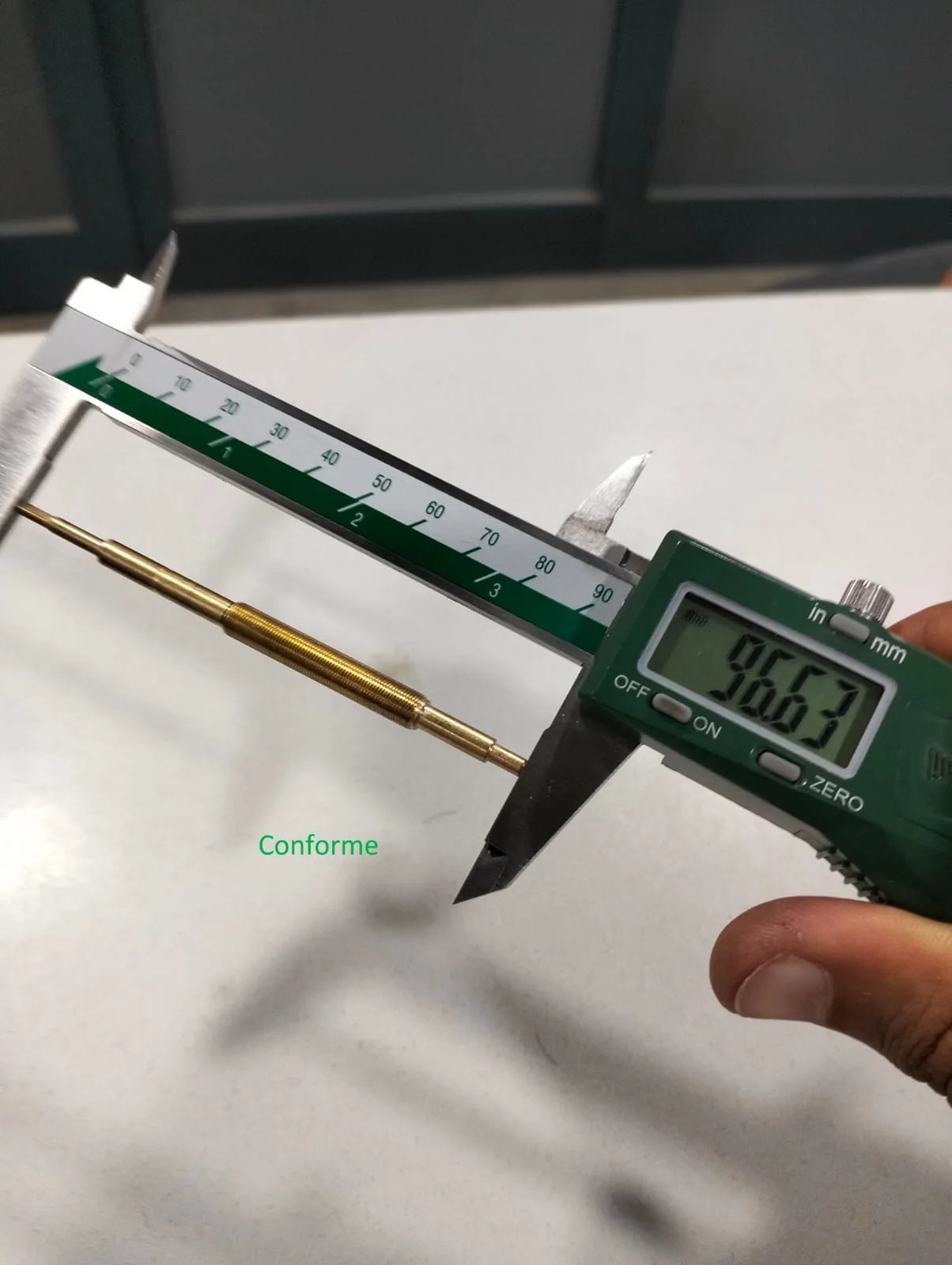

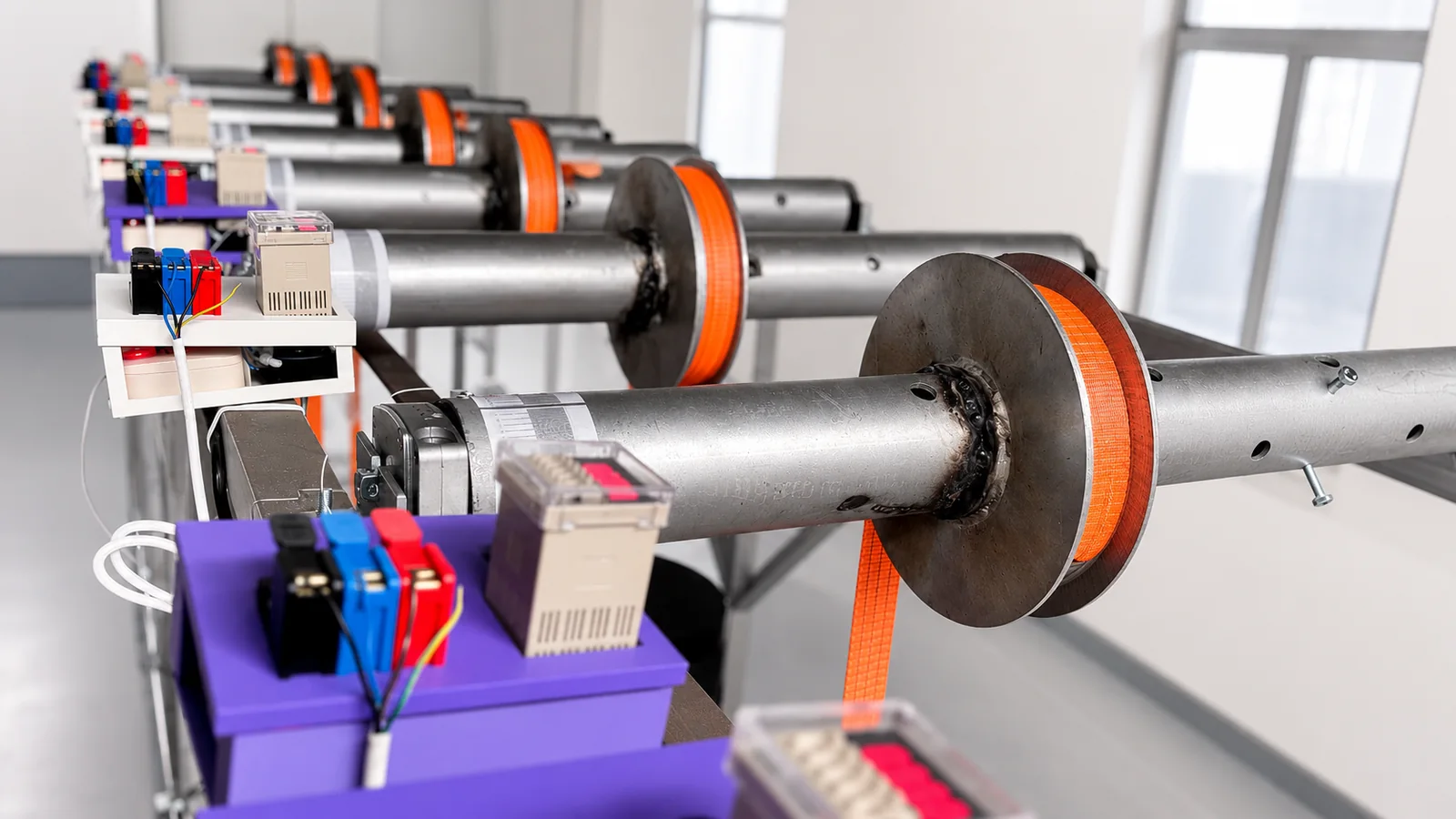

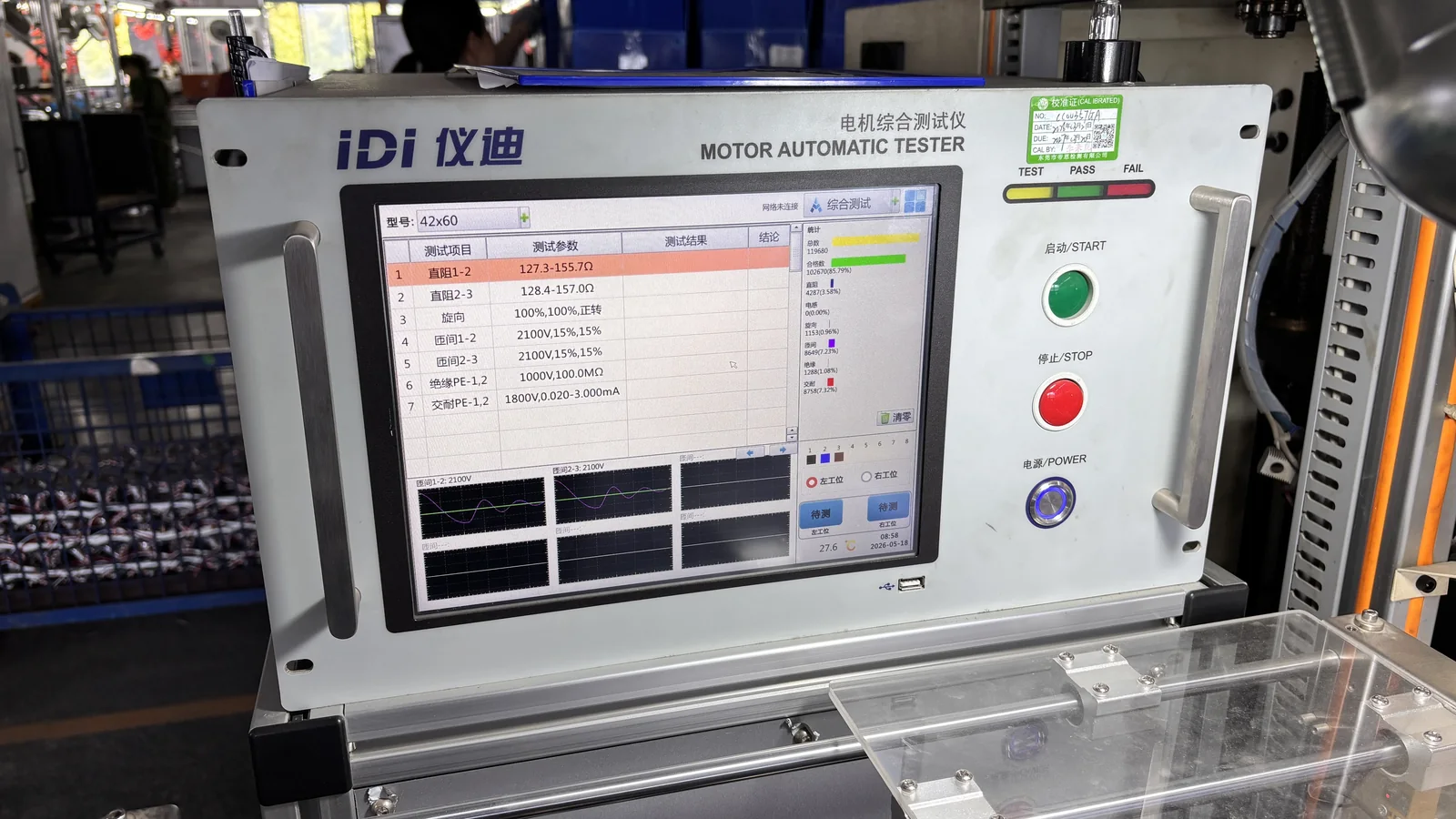

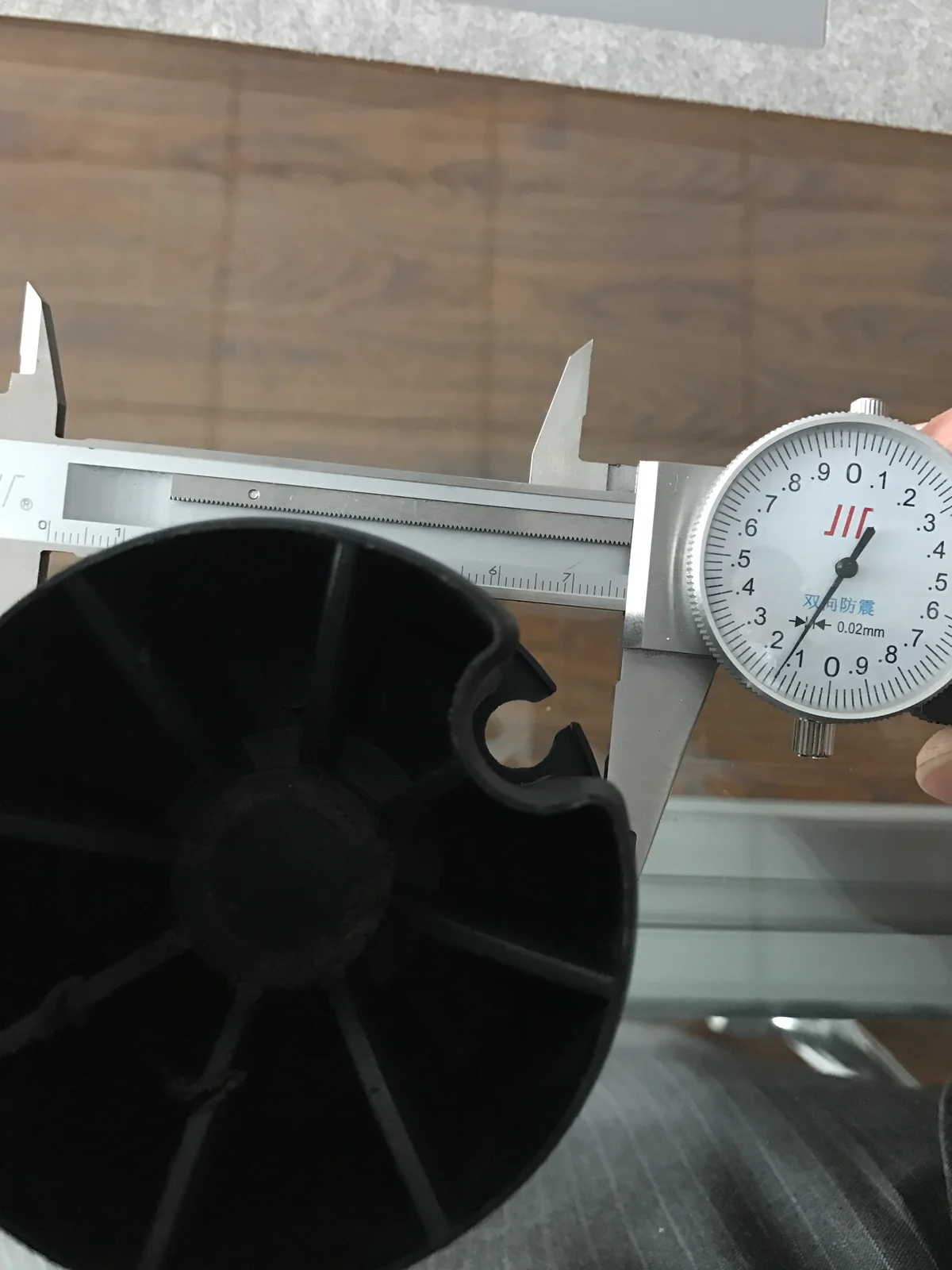

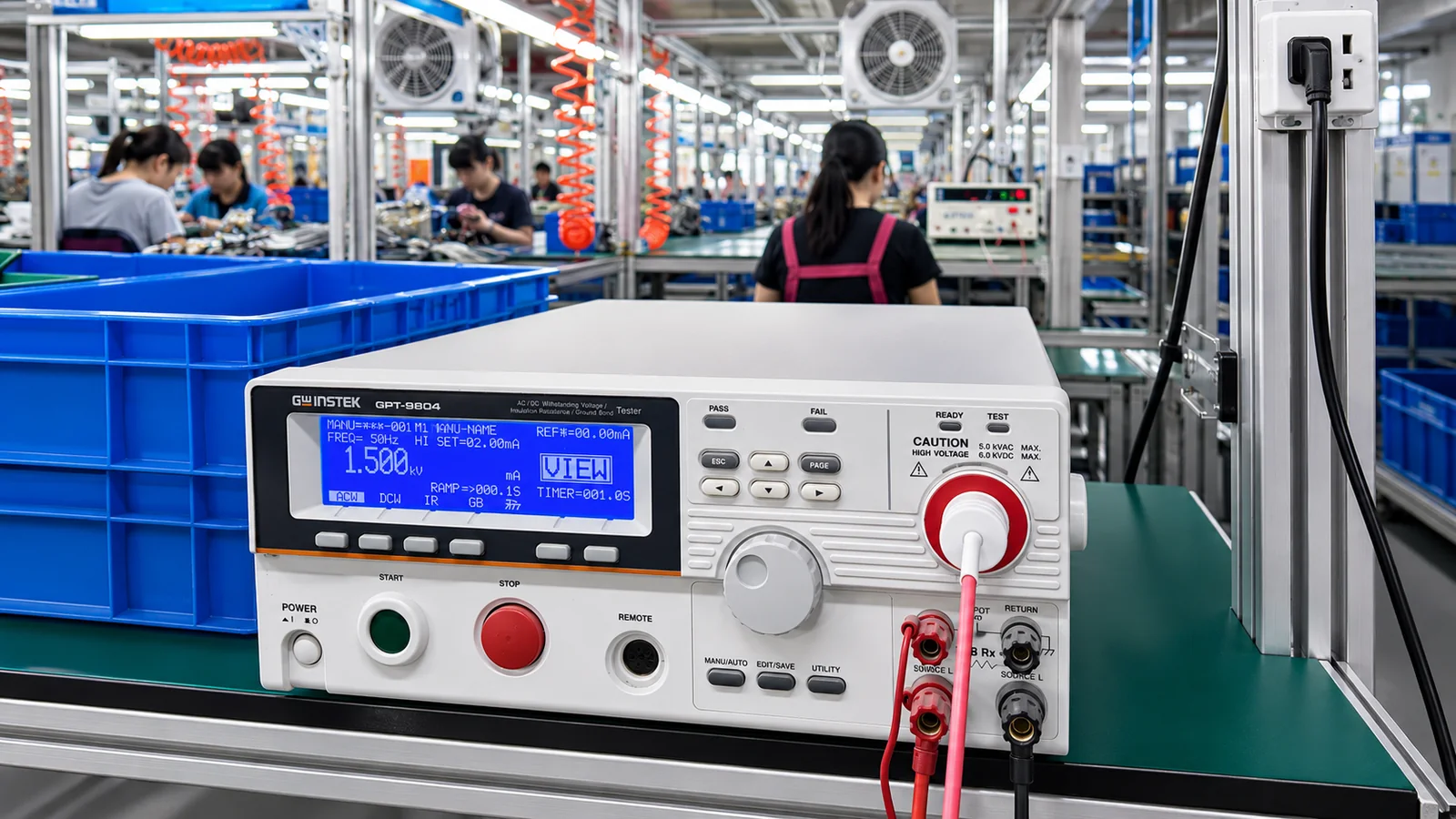

Walter Motor contrôle la production YYGL45S grâce à l’inspection des matières premières entrantes, au contrôle de l’enroulement de stator, au contrôle de l’assemblage rotor et transmission, aux tests d’épreuve diélectrique (Hi-pot), aux tests de résistance d’isolement, aux tests de couple, aux tests de fin de course, au contrôle du bruit, au test de vieillissement et à l’inspection finale avant emballage.
Pages de support utiles : processus de production, contrôle qualité, brevets et innovation.
Certifications et conformité
Confirmez la couverture de certification par modèle et marché exacts
Walter Motor peut fournir les documents de certification selon les exigences du modèle et du marché. Les documents demandés le plus souvent incluent CE, LVD, EMC, RoHS et les rapports d’essai associés. La couverture de certification doit être confirmée selon le modèle exact, la tension et le marché de destination.
Téléchargements
Demander les documents techniques
Utilisez les liens ci-dessous comme demandes de documents RFQ en attendant la publication des URL PDF définitives.
Plan de cotesDemander le plan
Schéma de câblageDemander le schéma
Guide de réglage des fins de course mécaniquesDemander le guide
Tableau de compatibilité tube et supportOuvrir le guide
Couverture de certificationVérifier les documents
Catalogue produitOuvrir la gamme
Formulaire RFQVoir la liste de contrôle
Produits associés
Comparer les modèles Walter Motor similaires
FAQ
Questions des acheteurs YYGL45S
Quelle est la principale différence entre YYGL45S et YYGL45R ?
YYGL45S est la version standard filaire à fin de course mécanique. YYGL45R conserve le réglage des fins de course mécaniques mais ajoute un récepteur intégré pour la télécommande RF.
YYGL45S peut être utilisé avec une télécommande ?
Oui, il peut fonctionner avec un récepteur externe et un émetteur compatible. Si le récepteur doit être intégré au moteur, comparez YYGL45R ou YYGL45E.
YYGL45S convient-il aux stores bannes ?
Oui, il peut être utilisé pour les stores bannes après confirmation du couple, du diamètre du tube, du système d’armature, de la charge au vent et des exigences de cycle de fonctionnement.
YYGL45S peut être utilisé lors d’une coupure de courant ?
Non. YYGL45S est un moteur sur secteur sans manœuvre de secours. Choisissez YYGL45M si une opération manuelle par manivelle est requise en cas de panne d’alimentation.
Comment choisir le bon couple ?
Confirmez le poids du store ou du tissu, le diamètre du tube, le rayon de levage, le guide latéral ou la friction de l’axe, la fréquence d’utilisation et le coefficient de sécurité. Walter Motor peut examiner ces éléments avant la commande d’échantillon.
Quelle taille de tube est compatible avec le YYGL45S ?
Les tubes octogonaux courants de 60 mm et 70 mm peuvent être compatibles avec l’adaptateur de couronne et la roue d’entraînement appropriés. Les tubes ronds ou à profil spécial doivent être vérifiés par plan ou échantillon.
Walter Motor peut-il fournir une étiquette OEM et un emballage ?
Oui. Les options OEM peuvent inclure la longueur de câble, la fiche de branchement, l’étiquette moteur, l’emballage en marque privée et les accessoires assortis, selon les détails de commande et la confirmation.
Puis-je obtenir la fiche technique, le schéma de câblage et les certificats avant de passer commande ?
Oui. Les acheteurs peuvent demander la fiche technique, le plan de dimensions, le schéma de câblage, le guide de réglage des fins de course et la couverture de certificats selon le modèle exact, la tension et le marché de destination.
Liste de vérification RFQ
Informations nécessaires pour une recommandation précise de moteur
Pour recommander le bon moteur, veuillez fournir les informations suivantes dans votre demande.
Support technique
Vous avez besoin d’aide pour confirmer la compatibilité du YYGL45S ?
Envoyez votre plan de tube, la taille du store, l’application et la quantité cible. Walter Motor peut aider à vérifier le couple, la compatibilité du tube, la méthode de commande et la configuration OEM avant une commande d’échantillon ou de lot.
