Sélection de moteurs tubulaires par application

Destiné à

Les fabricants de volets roulants, assembleurs de stores enrouleurs, fournisseurs de stores banne, entreprises de stores screen ZIP, importateurs et acheteurs de projets utilisent cette page pour clarifier une décision d’achat avant de demander un prix, des échantillons ou un support OEM.

La page est conçue comme guide d’approvisionnement. Elle ne remplace ni les fiches techniques produits, ni les règles électriques locales, ni les tests finaux du système, ni la responsabilité de l’installateur.

Commencer par l’application, pas par le catalogue

Un moteur tubulaire utilisé sur un store enrouleur résidentiel a un profil de risque différent de celui d’un moteur utilisé sur un volet roulant de façade. La charge, la taille de tube, les attentes de commande, la tolérance au bruit, les exigences de sécurité et le coût de remplacement changent selon l’application. Si un acheteur demande uniquement un moteur de 35 mm ou 45 mm sans préciser le système de store, le fournisseur peut proposer un moteur qui s’adapte au tube mais échoue sur le terrain.

La sélection basée sur l’application améliore également la rapidité de devis. Walter peut recommander plus vite une famille de moteurs, un type de fin de course et un jeu d’accessoires quand l’acheteur fournit le type de volet roulant ou de store enrouleur, le profil de tube, la largeur finie, la hauteur finie, le poids estimé, la méthode de commande, la tension et la condition d’installation. Ces données réduisent les suppositions avant fabrication d’échantillons.

Pour les projets OEM, l’application impacte davantage que le moteur. Elle influence aussi les étiquettes carton, les manuels, les supports, la longueur de câble, les prises, les kits de télécommande RF et les pièces de rechange, ainsi que les enregistrements d’essais. Une RFQ professionnelle doit donc décrire le système complet, pas seulement le corps du moteur.

Choix d’application courants

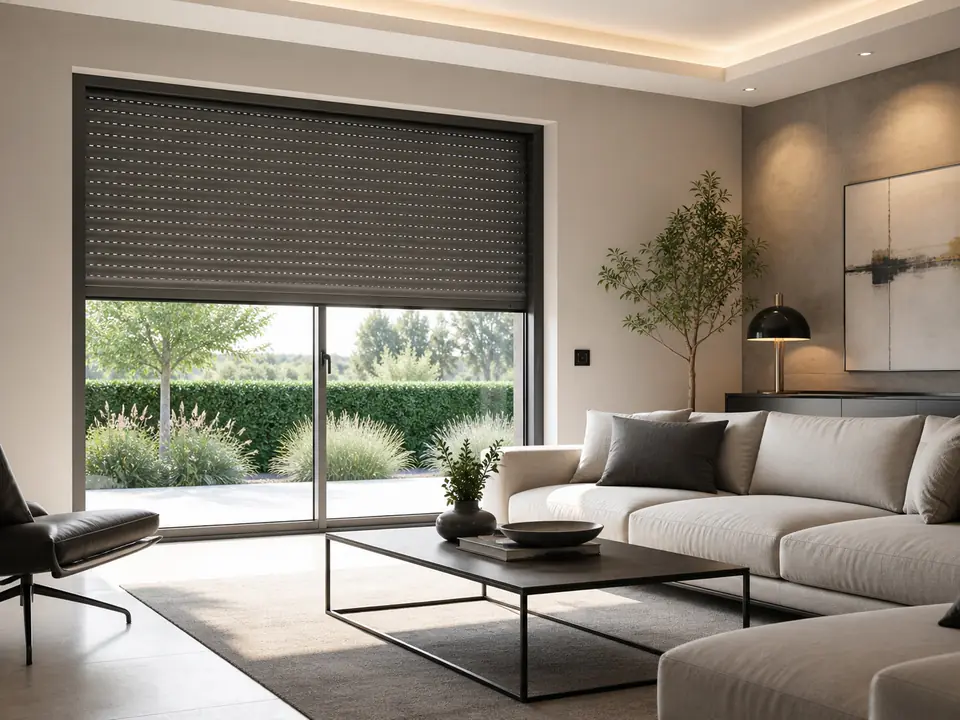

Les volets roulants nécessitent généralement un couple plus fort, un frein stable et un appairage tube-cadre soigné. Les volets roulants commerciaux peuvent aussi nécessiter une manœuvre de secours ou des décisions de cycle de fonctionnement plus prudentes. L’acheteur doit confirmer le poids du volet roulant, le frottement du rail guide, le type de lattes, le diamètre de tube et si l’installation est intérieure ou extérieure.

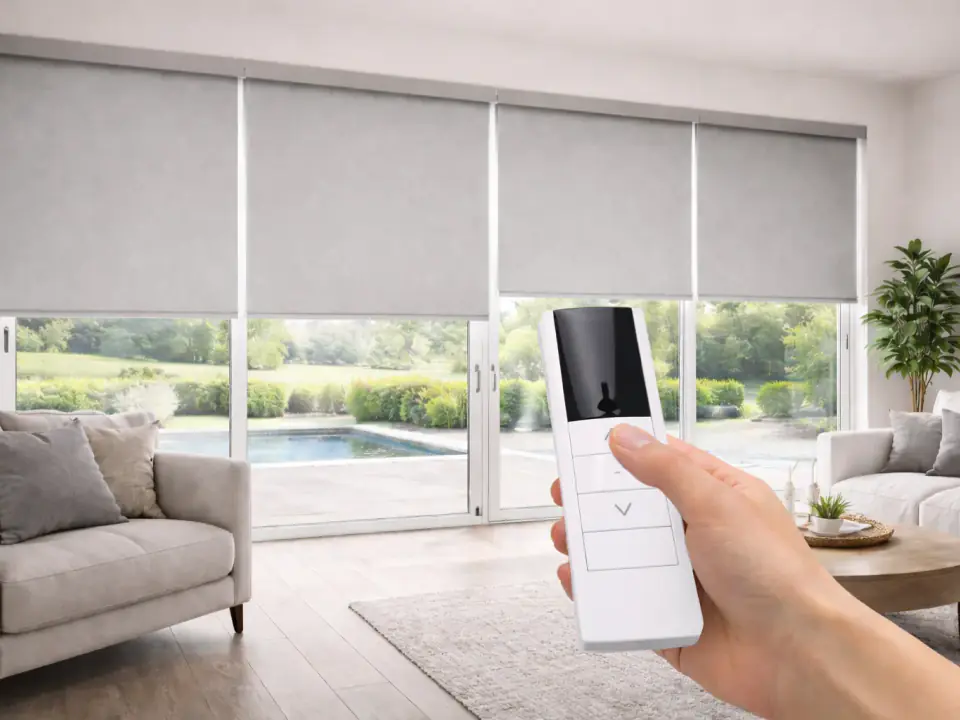

Les stores enrouleurs et systèmes de shading sont généralement plus légers, mais demandent un meilleur contrôle du bruit, un réglage des fins de course soigné et une compatibilité de commande fiable. Pour un distributeur, la question clé est souvent de savoir combien de tailles de tube et de méthodes de commande peuvent être couvertes sans multiplier les références en stock.

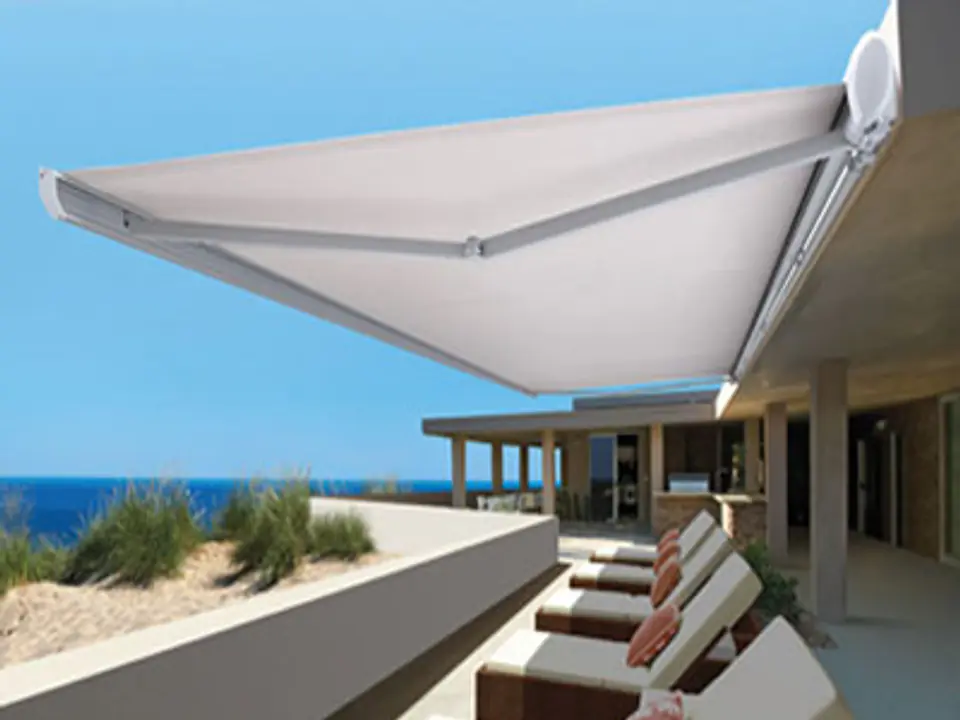

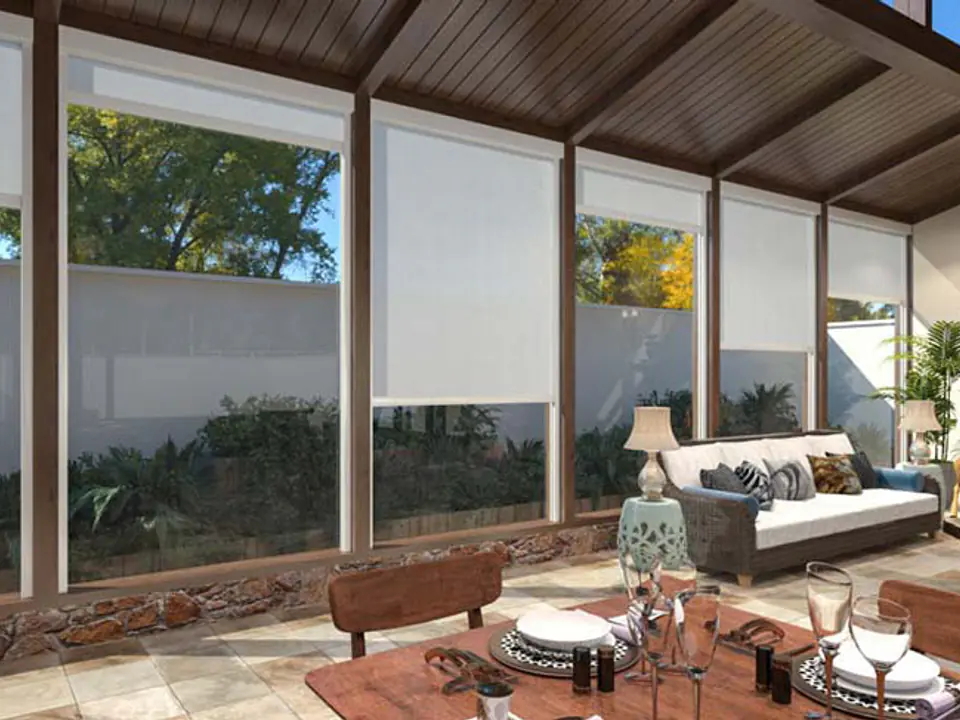

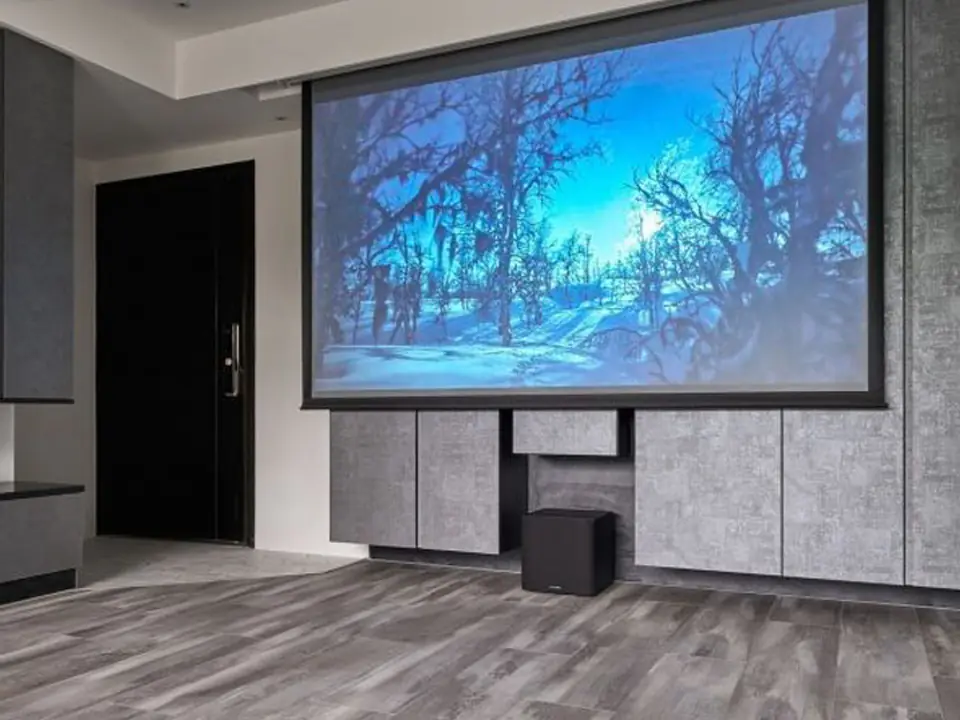

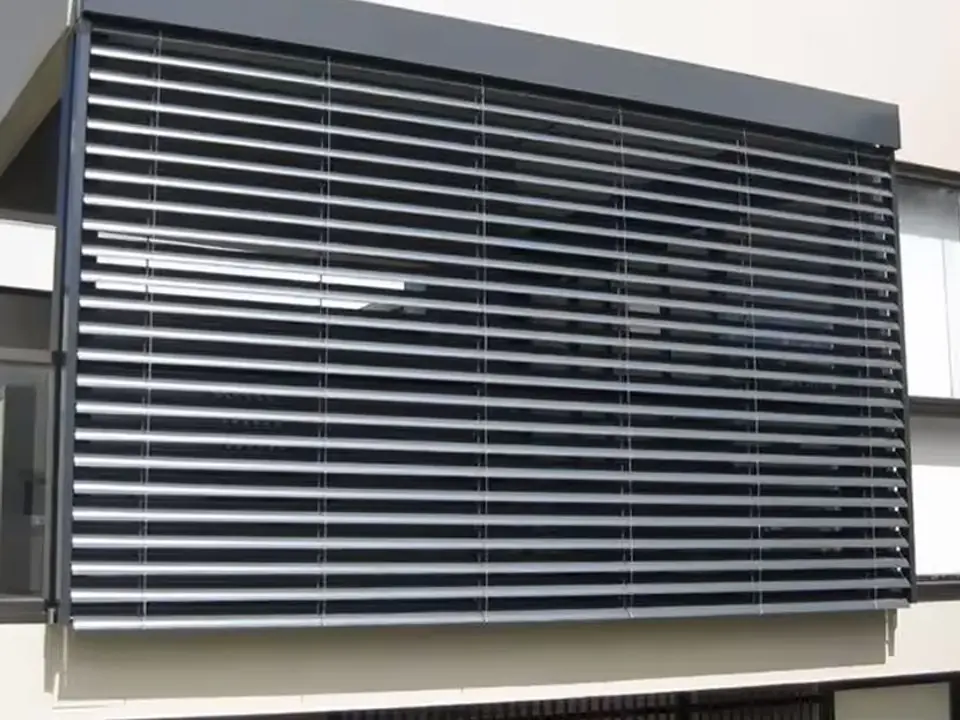

Les stores banne, stores screen ZIP, écrans de projection et systèmes de store vénitien ont chacun leurs contraintes. Les systèmes extérieurs subissent vent, météo et contrainte sur les supports. Les écrans de projection exigent une course fluide et une marche silencieuse. Les stores vénitiens peuvent nécessiter une logique de commande spécifique. La sélection doit respecter l’ensemble du mécanisme.

Données d’application à collecter par les acheteurs

L’ensemble minimal est simple : type de produit, largeur finie, hauteur finie, diamètre de tube, profil de tube, poids en mouvement estimé, tension, méthode de commande et quantité commandée. Pour volets roulants et stores screen ZIP, ajoutez l’état du rail guide, le matériau des lattes, l’exposition extérieure et l’exigence de manœuvre de secours. Pour stores enrouleurs, ajoutez l’attente en bruit et l’exigence de commande à distance ou intelligente.

Si le projet est une commande de remplacement, envoyez des photos de la tête de moteur ancienne, de la couronne, de la roue d’entraînement, du support et de l’étiquette. Si le projet est un nouveau programme OEM, envoyez des plans ou des échantillons du tube, des supports et des embouts de fin. Ces documents évitent qu’un moteur, bien correct techniquement, soit difficile à installer physiquement.

Pour les importateurs, les informations du marché de destination sont importantes dès le départ. Tension, fréquence, prise, câble, étiquetage, langue du manuel et fichiers de certification doivent être discutés avant validation des échantillons. Modifier ces points après validation de l’outillage ou de l’emballage peut retarder la première commande.

Erreurs d’achat à éviter

Une erreur fréquente consiste à utiliser un même moteur pour toutes les applications pour simplifier les achats. Une gamme de modèles réduite peut être utile, mais uniquement après que les charges et risques d’installation réels sont connus. Utiliser le même moteur pour volets roulants, stores enrouleurs et stores banne peut augmenter les réclamations de bruit, la surchauffe, l’inadéquation des accessoires ou les litiges de garantie.

Une autre erreur consiste à choisir le couple en se basant uniquement sur le poids du store. Le diamètre de tube modifie le couple requis, le frottement du rail guide modifie la charge de travail et la marge de sécurité modifie la fiabilité à long terme. La bonne sélection par application doit naturellement conduire au calcul du couple, à la compatibilité de tube et aux contrôles de cycle de fonctionnement.

Les acheteurs doivent aussi éviter de traiter la commande comme un accessoire tardif. L’interrupteur mural, le récepteur RF, la passerelle intelligente et l’intégration bâtimentaire peuvent nécessiter des câblages, une conception de récepteur, un comportement de fin de course et une documentation différents. Confirmez la méthode de commande avant de passer une commande d’échantillons.

• Ne demandez pas seulement le diamètre du moteur et le prix.
• N’utilisez pas une hypothèse de moteur pour stores enrouleurs sur un projet de volet roulant.
• N’ignorez pas l’adaptation tube, support et roue d’entraînement.
• Ne supposez pas que la commande intelligente soit compatible sans vérifier le câblage et le protocole.
• N’approuvez pas d’échantillons avant validation de la tension du marché et de la documentation.

Informations à envoyer à Walter

Envoyez à Walter l’application, les dimensions, les détails de tube, la charge estimée, la tension, l’exigence de commande, le besoin de manœuvre de secours, l’exigence de certification, la quantité d’échantillons et la quantité cible de commande en lot. Ajoutez des photos ou des plans chaque fois que possible. Une RFQ complète permet aux équipes d’ingénierie et commerciale de recommander un modèle et un ensemble d’accessoires plutôt que d’envoyer un large catalogue.

Pour une coopération OEM à long terme, incluez votre plan d’emballage, les exigences d’étiquetage, la langue du manuel, les besoins de pièces de rechange et la fourchette de prix cible. Cela maintient la discussion sur un programme de fourniture pratique plutôt que sur un seul échantillon moteur.

Revue de correspondance applicative avant échantillonnage

Avant de demander des échantillons, segmentez la commande par cas d’usage réel : volet roulant, store enrouleur, store banne, écran de projection, store de pergola ou autre système tubulaire. Chaque application modifie la charge, la taille de tube, le niveau de bruit attendu, le cycle de fonctionnement, la méthode de commande et l’ensemble d’accessoires.

Une bonne revue d’application ne commence pas par le seul diamètre du moteur. Elle commence par ce que le produit fini doit faire pour le client, la fréquence de mouvement, le lieu d’installation et l’organisation de la maintenance après vente.

• Confirmez le type de produit fini et la position d’installation.
• Relevez la taille de store enrouleur, volet roulant ou tissu avec le poids estimé.
• Confirmez une utilisation intérieure, extérieure, résidentielle ou commerciale.
• Listez la méthode de commande exigée par le client final.
• Déterminez si l’opération silencieuse, la manœuvre de secours ou la commande intelligente est prioritaire.

Plan de gamme de stock pour les importateurs

Les importateurs ne doivent pas stocker toutes les séries de moteurs de manière uniforme. Une gamme pratique couvre généralement le diamètre de tube, la tension, la plage de couple et le style de commande les plus courants du marché local, puis conserve les références plus lentes comme options sur commande projet.

Le risque n’est pas seulement la rotation de stock. Si un distributeur stocke un moteur sans couronne, roue d’entraînement, support, télécommande ou langue du manuel correspondant, les installateurs peuvent encore considérer le produit comme incomplet.

Photos et schémas qui facilitent la sélection

Lorsqu’un acheteur hésite sur la gamme de moteur adaptée, les photos et dessins résolvent souvent le problème plus vite qu’un long texte. Envoyez le profil de tube, l’console de fixation, le détail du store ou du tissu, le panneau de commande et l’espace autour de la tête du moteur.

Pour les remplacements ou mises à niveau, incluez l’étiquette de l’ancien moteur et des photos d’accessoires. L’objectif peut être d’adapter une installation existante plutôt que de concevoir un nouveau système à partir de zéro.

Détails de l’RFQ de sélection requis par Walter

Pour une sélection basée sur l’application, construisez l’RFQ autour du produit final : type de produit, dimensions, poids, tube, marché cible, tension, attentes de commande, quantité et plan d’échantillons. Cela permet à Walter de recommander un modèle et un lot d’accessoires ensemble.

Si plusieurs applications sont prévues dans un même programme, séparez-les par lignes. Un choix de moteur pour volet roulant ne doit pas être mélangé dans la même ligne qu’un choix de moteur de store enrouleur silencieux, car les critères d’approbation sont différents.
