Accessoire de recharge solaire
Panneau solaire 18,7V DC MD-HSM47060
Panneau solaire de 470 × 60 mm, 18,7V DC et 200mA pour certains systèmes Walter de moteurs tubulaires à batterie.
Vue d’ensemble
MD-HSM47060

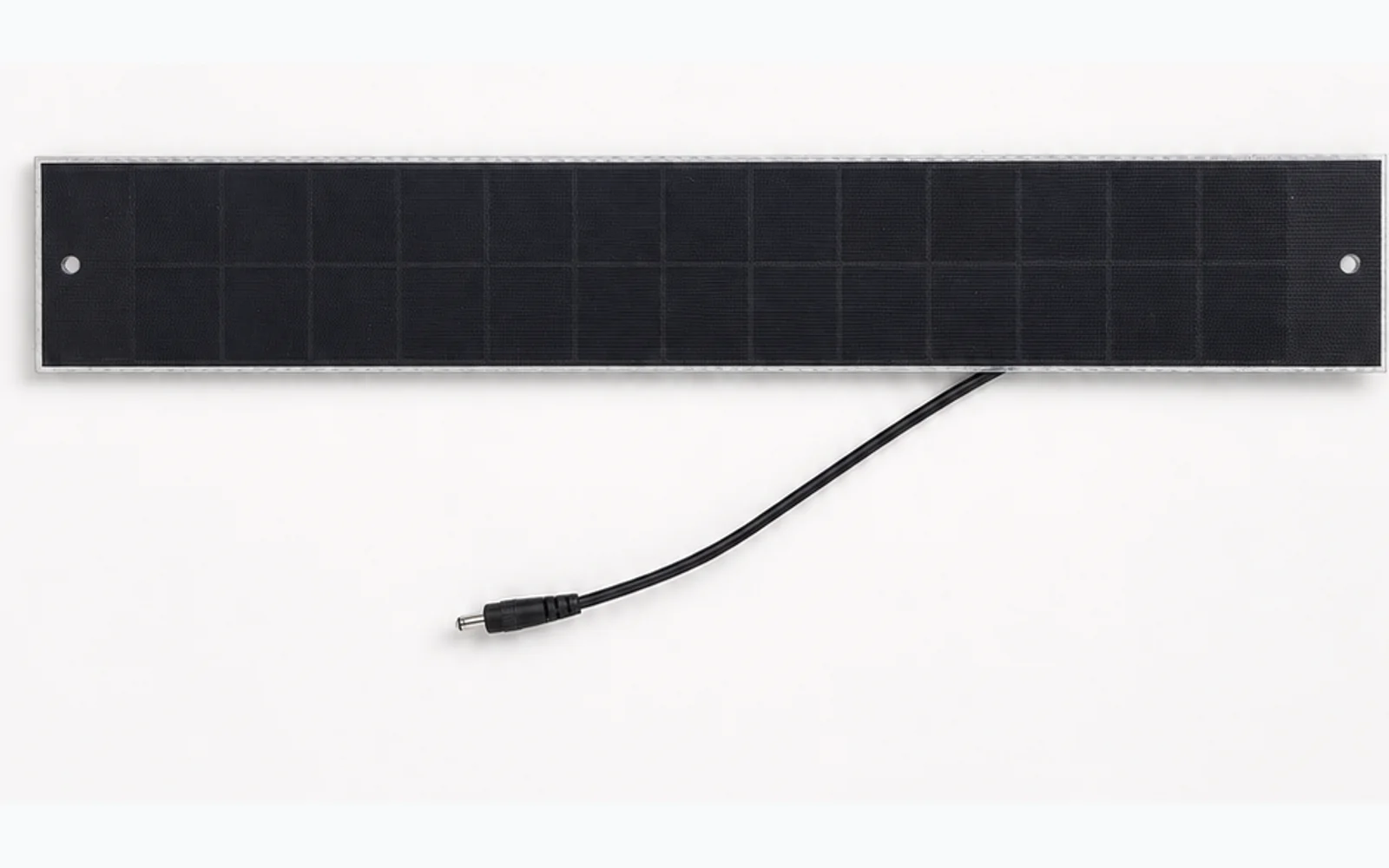

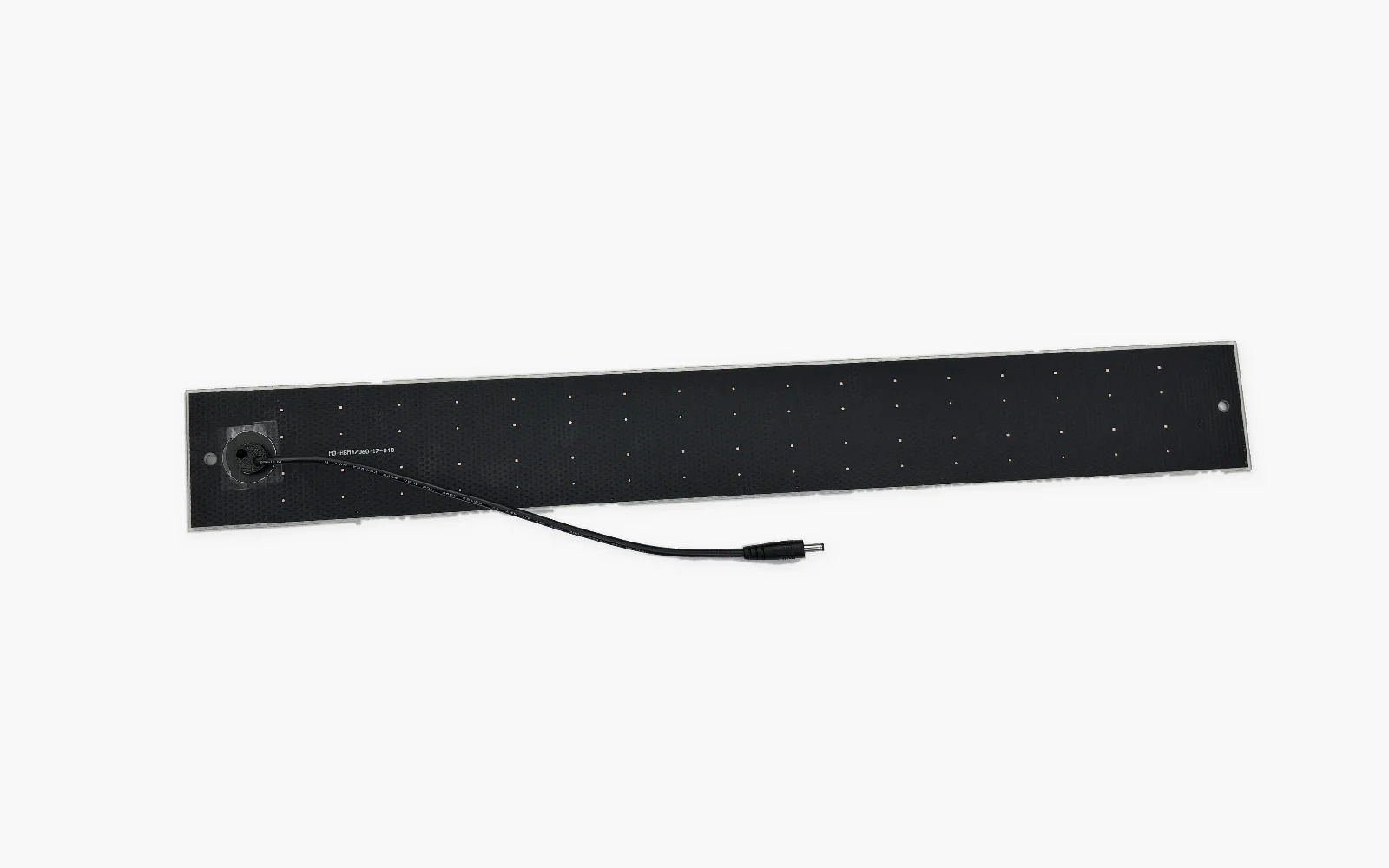

Le MD-HSM47060 est le modèle long avec câble noir, connecteur cylindrique DC et deux trous de fixation. Sa configuration principale est le système WM35DS.
Compatibilité
Compatibilité principale : WM35DS. Ne supposez pas une compatibilité automatique avec WM45DS ; vérifiez la tension, la batterie, le connecteur et la polarité.
Caractéristiques techniques
Les dimensions et données électriques ci-dessous proviennent du plan approuvé du modèle.
| Paramètre | Spécification |
|---|---|

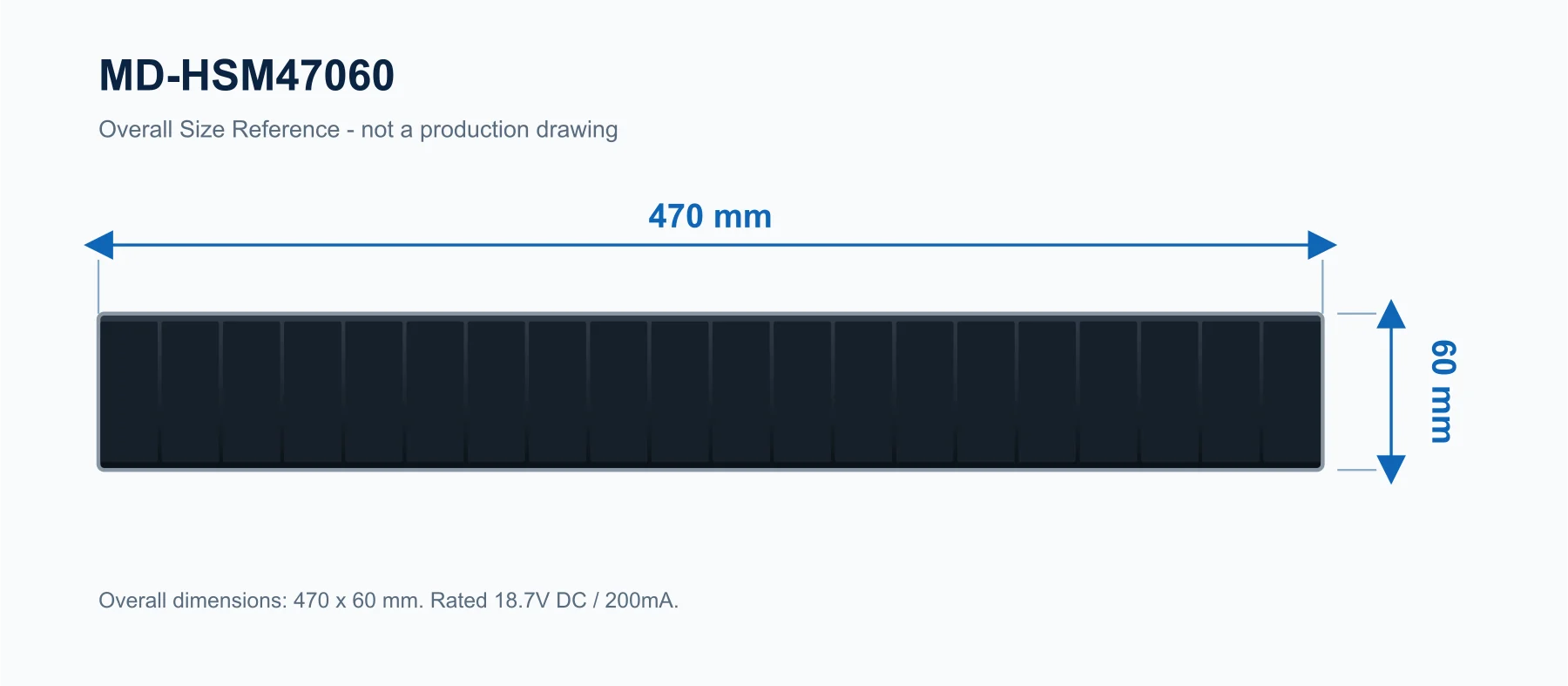

| Dimensions hors tout | 470 × 60 mm; ±0.3 mm |
| Sortie nominale | 18.7V DC |
| Courant nominal | 200mA |
| Puissance nominale calculée | ≈ 3.74W (18.7V × 0.2A) |
| Circuit ouvert / court-circuit | 23.5V / 216mA |
| Connecteur | DC 3.5 × 1.35 mm male; center positive / outer negative |
| Fixation | Deux trous de fixation mécaniques aux extrémités |
| Moteur principalement compatible | WM35DS |
Vues du produit et dimensions
Charge, installation et confirmation du projet
Connexion de charge DC

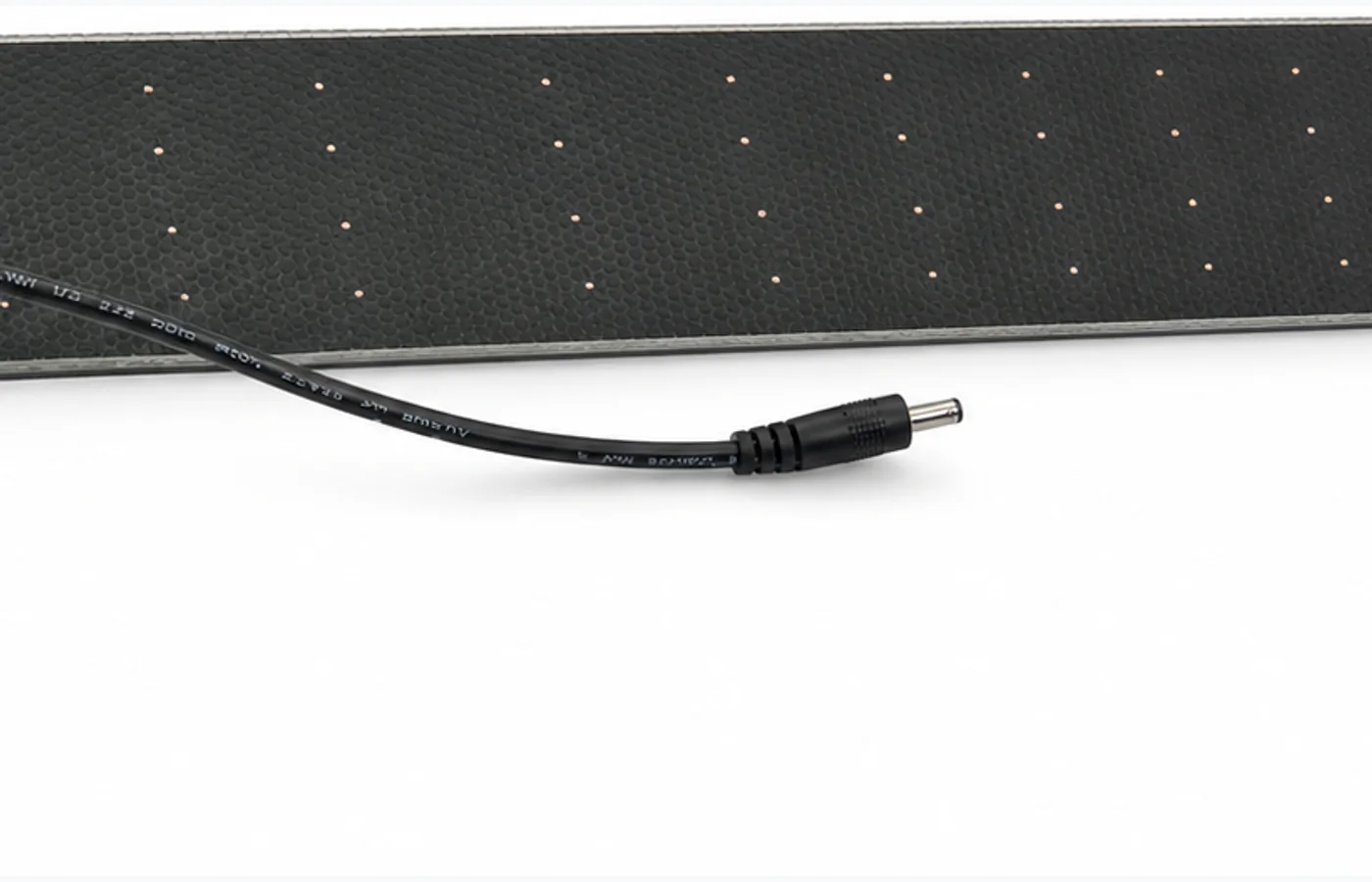

La sortie nominale 18,7V DC / 200mA utilise un connecteur cylindrique DC. Confirmez le connecteur et la polarité avec la configuration approuvée.
Installation mécanique à deux trous

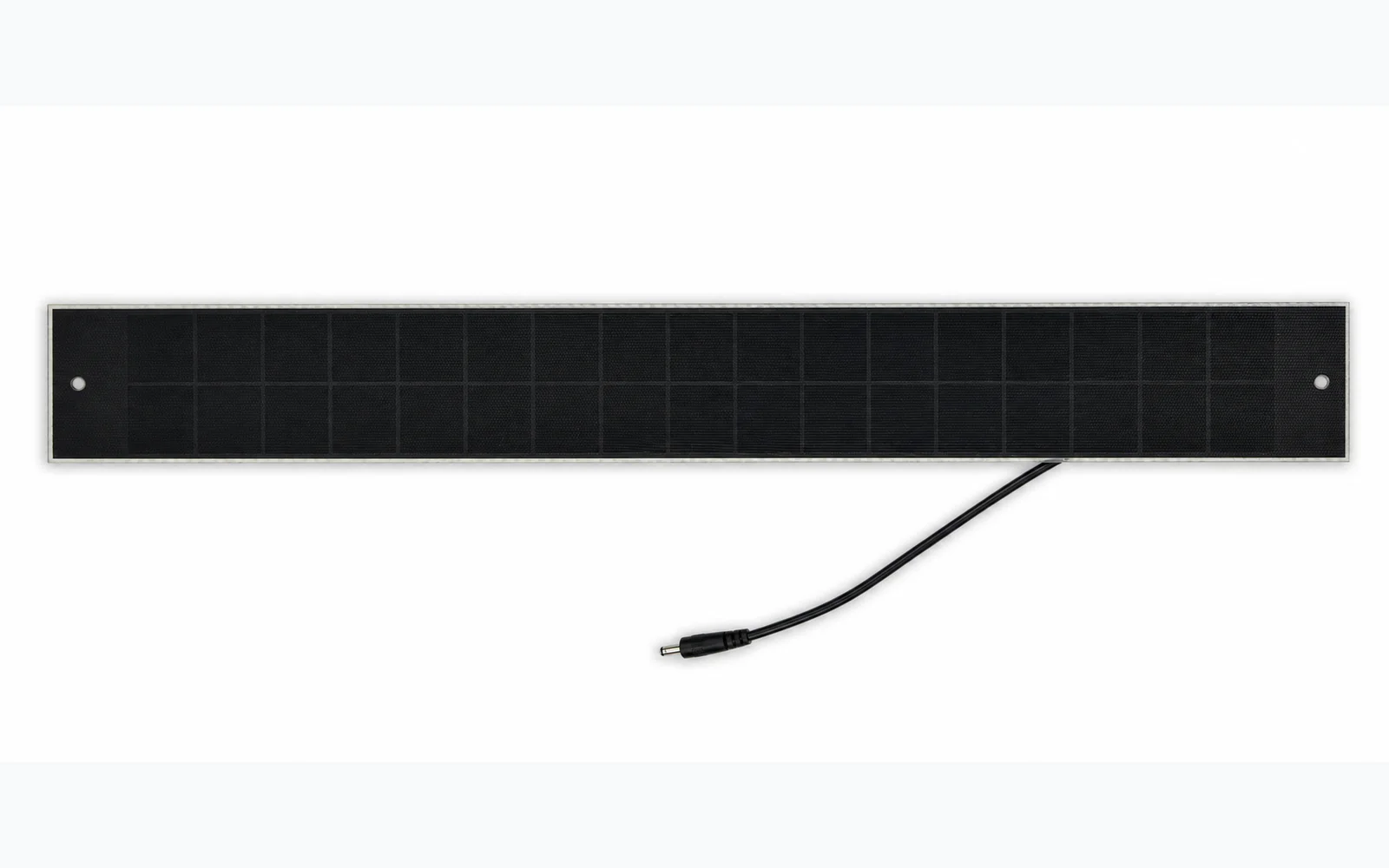

Deux trous aux extrémités permettent une fixation mécanique. Vérifiez l’emplacement, le support et le passage du câble avant le perçage.
Ensoleillement et conditions d’installation
L’orientation, l’ombrage, le vitrage et les conditions du site influencent la charge disponible. Validez la position réelle avant l’installation finale.
Confirmation OEM et connecteur
Pour les projets OEM, confirmez le moteur, la batterie, l’entrée de charge, le connecteur, la fixation, l’étiquetage et l’emballage avant l’échantillon.
Téléchargements
Accédez à la fiche technique et aux documents de conformité contrôlés après vérification de votre adresse e-mail professionnelle.
Documents de conformité
Les documents EN IEC 61730-1, FCC Part 15B et RoHS couvrent la famille de modèles MD-HSM36060 / MD-HSM47060. Les caractéristiques spécifiques de ce produit restent celles du plan du modèle.
Famille de conformité
EN IEC 61730-1
Certificat et rapport HX-260701050681, publiés le 15 juillet 2026.
Famille de conformité
FCC Part 15B
Certificat et rapport HX-260701050682, publiés le 15 juillet 2026.
Famille de conformité
RoHS
Certificat et rapport HX-260701050683, publiés le 15 juillet 2026.
Autre modèle de la série
Comparez la tension, le connecteur, la fixation et le moteur cible avant de sélectionner un panneau.
FAQ
Quelle est la sortie nominale du MD-HSM47060 ?
La sortie nominale est 18,7V DC / 200mA, soit environ 3,74W par calcul.
Le MD-HSM47060 est-il automatiquement compatible avec WM45DS ?
Non. Sa compatibilité principale est WM35DS ; toute autre configuration doit être confirmée.
Besoin d’une confirmation pour votre projet ?
Envoyez le modèle de moteur, la batterie, l’entrée de charge, le connecteur, la polarité et les conditions d’installation.
